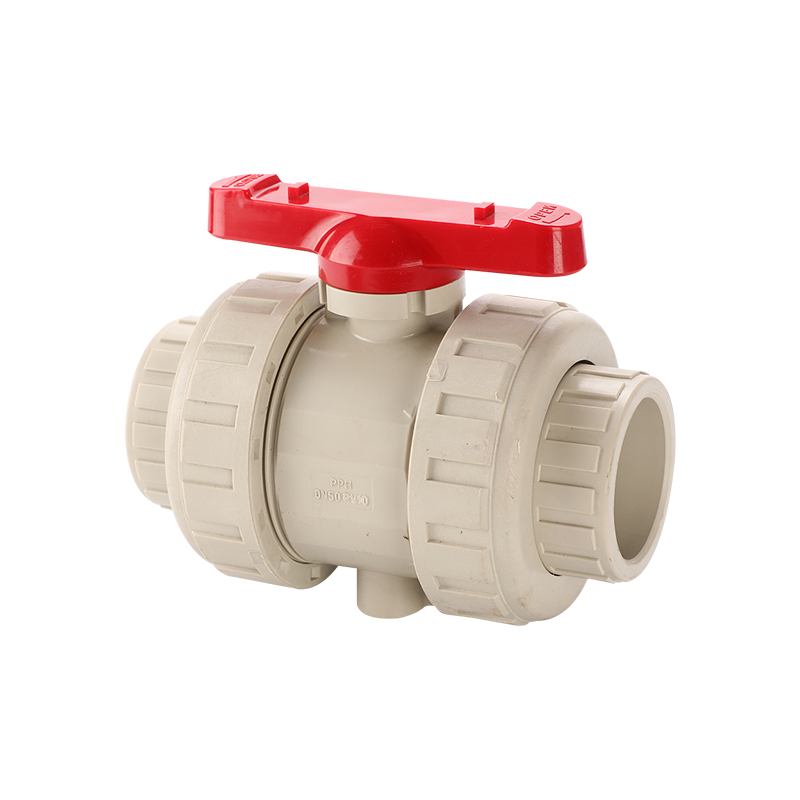

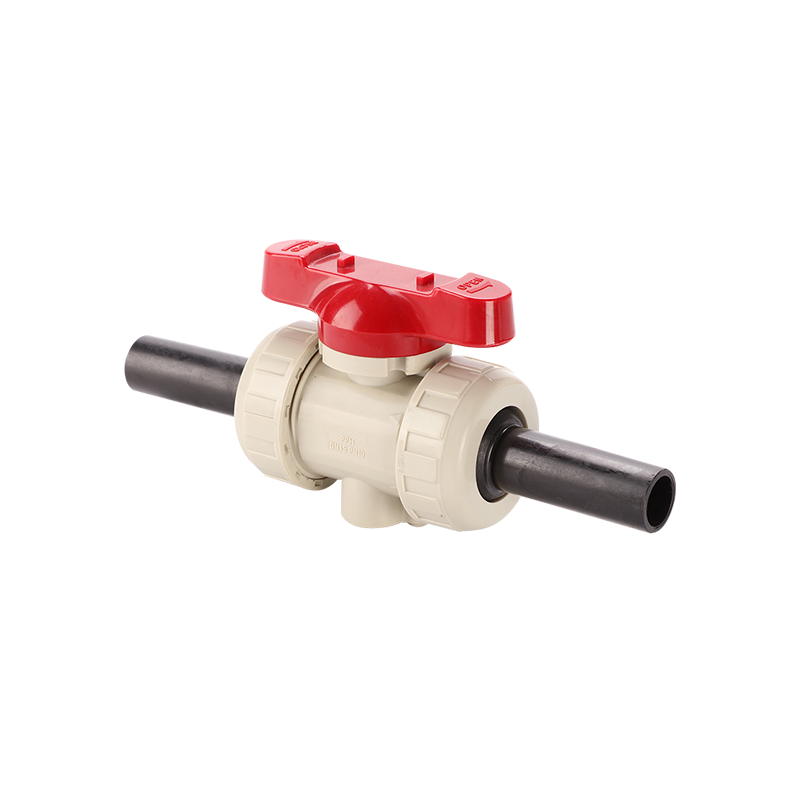

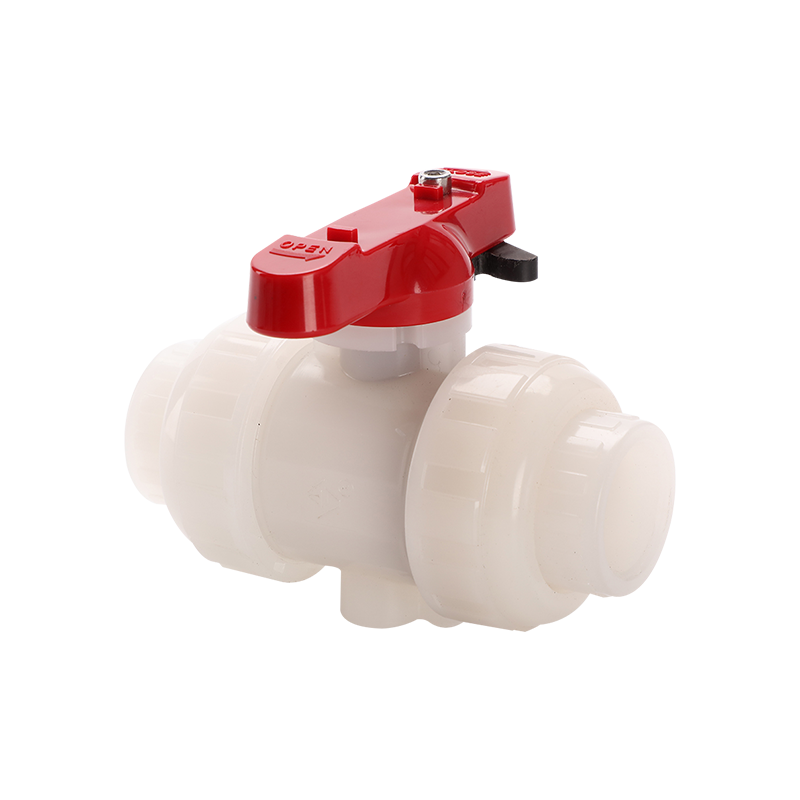

Véritable robinet à tournant sphérique Union

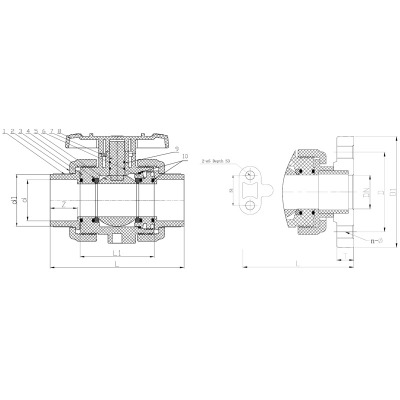

Tableau des dimensions (mm)

HG/DIN

ANSI/JIS

Les véritables vannes à bille à union combinent un chemin d'écoulement à passage intégral avec un raccord-union amovible aux deux extrémités, offrant ainsi aux usines une vanne qui offre de fortes performances de pression tout en restant facile à entretenir ou à retirer de la conduite.

Principales caractéristiques :
• La conception à passage intégral avec une épaisseur de paroi plus épaisse prend en charge des pressions nominales jusqu'à PN16 dans les matériaux UPVC, CPVC et PVDF.
• Un dispositif de verrouillage en option sécurise la poignée en position complètement ouverte ou complètement fermée pour des procédures de sécurité opérationnelle et de verrouillage.
• Les tailles DN15-50 sont conçues pour un service sous vide complet, ce qui les rend adaptées aux applications à pression négative.
• La longueur du corps dépasse les exigences de conception de la norme HG, permettant une bille plus épaisse, un joint PTFE plus épais et un bouchon et un filetage intérieurs plus solides pour une plus grande durabilité à long terme.
• La vanne peut être convertie d'un actionnement manuel à un actionnement automatique (pneumatique ou électrique) sans remplacer le corps, protégeant ainsi l'investissement initial d'installation à mesure que les besoins d'automatisation évoluent.
• Un support inférieur avec un trou d'insertion permet de fixer la vanne sur un banc ou un panneau en utilisant uniquement un insert métallique, sans support supplémentaire.
• Le retrait de la poignée et le placement des pattes surélevées dans le support permettent un démontage rapide et sans outil pour l'entretien.

L'expérience sur le terrain montre que les erreurs d'installation dans la tuyauterie d'usine peuvent exercer une contrainte inégale sur les écrous-raccords, entraînant des fuites ou des dommages aux écrous au fil du temps dans les grandes tailles. Pour cette raison, le style de raccordement union est recommandé pour une utilisation jusqu'au DN50, les diamètres plus grands étant mieux servis par les conceptions de robinets à tournant sphérique à brides.

Les applications typiques incluent les skids de traitement, les systèmes de traitement de l'eau, les conduites de vide et les installations qui peuvent ensuite être automatisées, faisant de cette vanne un choix flexible pour les ingénieurs qui souhaitent pouvoir mettre à niveau les méthodes d'actionnement sans repenser la tuyauterie.
