Principes fondamentaux des systèmes de vannes et de tuyauterie industriels
La dynamique des fluides et la gestion de la pression constituent l'épine dorsale absolue de toute opération commerciale ou industrielle impliquant le transport de liquides, de gaz ou de boues. À la base, le mouvement efficace des fluides dans une installation repose sur une compréhension approfondie du comportement des fluides, notamment des profils de vitesse, des pertes de charge par frottement et des changements de pression dynamiques. La gestion de ces éléments évite les contraintes structurelles, minimise la consommation d’énergie et élimine les pannes catastrophiques du système.
Au sein de ces configurations complexes, le dimensionnement des canalisations et la sélection des matériaux dictent l’intégrité structurelle de l’ensemble de l’actif. Un tuyau mal dimensionné peut entraîner des vitesses d'écoulement excessives, déclenchant une érosion-corrosion sévère, ou à l'inverse, provoquer un écoulement lent qui entraîne la sédimentation et le blocage des particules. Simultanément, la résilience structurelle garantit que le réseau peut résister aux fluctuations de pression interne et aux charges environnementales externes pendant des décennies de service continu.
Pour y parvenir, des performances élevées Systèmes de vannes et de tuyauterie industrielles doivent collaborer de manière transparente. Alors que les tuyaux et les raccords assurent les chemins physiques, les vannes industrielles agissent comme des centres de contrôle dynamiques : régulant, isolant ou redirigeant le flux. Des fabricants possédant des décennies d’expertise spécialisée, tels que Valve en plastique Cie., Ltd de Ningbo Baodi. , comprenez que la synergie entre des canalisations thermoplastiques durables et des vannes conçues avec précision est ce qui garantit le transport sûr et continu de produits chimiques agressifs, d'eau pure et de boues dans les installations industrielles modernes.
Comparaison des paramètres clés : systèmes de tuyauterie en métal et en thermoplastique
Pour aider les ingénieurs et les directeurs d'usine à sélectionner la base optimale pour leur infrastructure, les paramètres suivants comparent les options métalliques conventionnelles avec les thermoplastiques industriels avancés (tels que le CPVC et le PVC) mis au point par des leaders de l'industrie comme Valve en plastique Cie., Ltd de Ningbo Baodi. :
| Paramètre de performances | Systèmes thermoplastiques (par exemple, CPVC/PVC) | Systèmes métalliques (par exemple, carbone/acier inoxydable) |
| Résistance à la corrosion | Résistance exceptionnelle aux acides agressifs, aux alcalis et aux sels chimiques sans nécessiter de revêtements ou de doublures. | Sujet à l'oxydation, aux piqûres et à la dégradation chimique à moins que des qualités fortement alliées (par exemple 316L) ne soient utilisées. |
| Rugosité de la surface interne (e) | Parois intérieures extrêmement lisses (0,0015 mm), ce qui entraîne des pertes par frottement moindres et une incrustation minimale. | Lissé initial plus élevé qui se dégrade avec le temps en raison du tartre, de la tuberculation et de la corrosion. |
| Rapport poids/résistance | Léger ; réduit considérablement les besoins en matière de support structurel et réduit les coûts de main-d'œuvre d'installation. | Lourd; exige un gréement structurel robuste, des cintres robustes et un équipement de levage spécialisé. |
| Conductivité thermique | Faible conductivité thermique ; agit comme un isolant thermique inhérent, réduisant ainsi le besoin d’isolation secondaire des tuyaux. | Conductivité thermique élevée ; transfère rapidement la chaleur vers ou depuis l’environnement environnant, nécessitant une isolation. |
| Température de fonctionnement maximale | La température varie généralement de 95 °C à 100 °C selon le composé thermoplastique spécifique (par exemple, CPVC). | Peut résister à des températures extrêmement élevées, dépassant souvent 400 °C à 600 °C dans les configurations en alliage. |
| Installation et assemblage | Collage au solvant, fusion en emboîtement ou fusion bout à bout rapide et fiable, éliminant les permis de travail à chaud et le soudage. | Nécessite des soudeurs qualifiés, des tests non destructifs aux rayons X (CND) et des précautions strictes de sécurité incendie (travail à chaud). |
Répartition des composants essentiels : vannes, tuyaux et raccords
Un réseau de fluides industriels est aussi solide que ses composants individuels. Atteindre une fiabilité opérationnelle à long terme nécessite une sélection minutieuse des matériaux de tuyauterie, des catégories de vannes et des connecteurs structurels capables de résister à des exigences chimiques et mécaniques spécifiques. Leaders de l’innovation thermoplastique, tels que Valve en plastique Cie., Ltd de Ningbo Baodi. , ont passé des décennies à faire progresser ces composants, passant des racines fondamentales des usines chimiques à l'établissement de normes nationales pour les vannes en plastique.

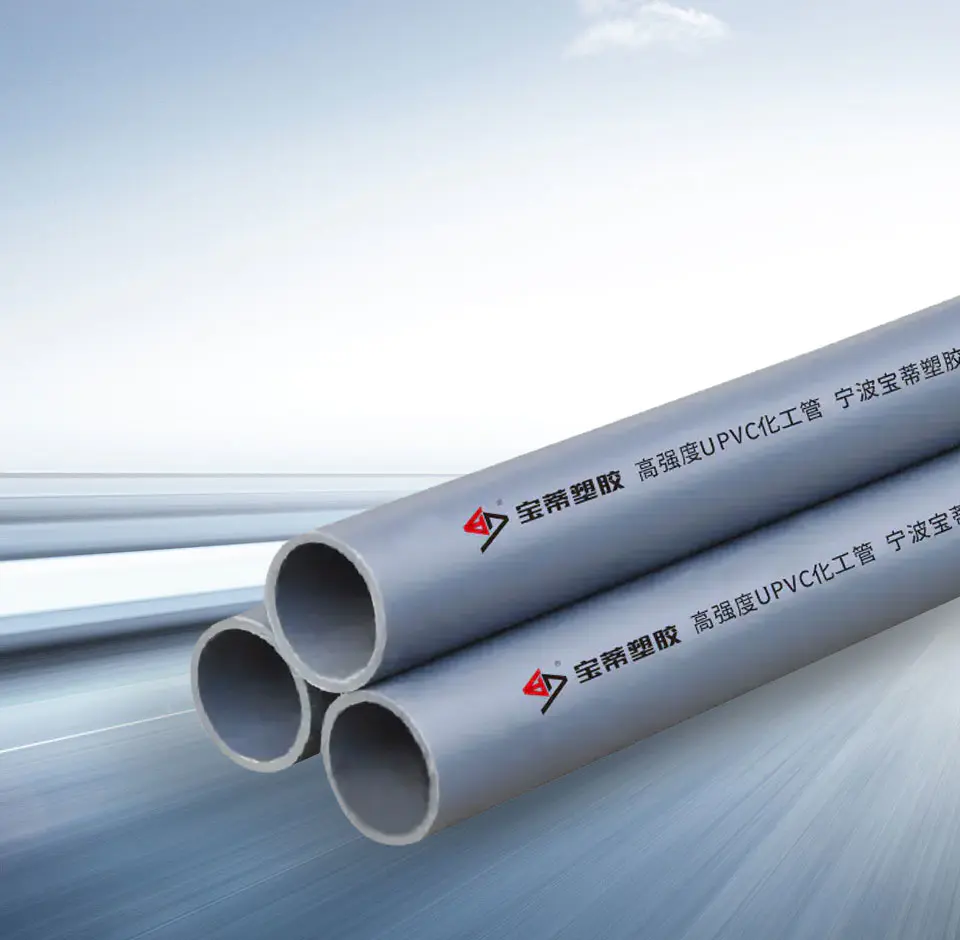

Matériaux et normes de tuyauterie
La sélection du bon matériau de tuyauterie détermine dans quelle mesure un système résiste à la dégradation environnementale et au stress thermique. Les principaux matériaux utilisés dans les infrastructures modernes comprennent :
CPVC (chlorure de polyvinyle chloré) : Pionnier pour les applications de qualité industrielle par des entreprises comme Valve en plastique Cie., Ltd de Ningbo Baodi. en 2006, le CPVC offre une résistance exceptionnelle aux acides, bases et produits chimiques industriels agressifs à des températures élevées par rapport au PVC standard.
PVC (chlorure de polyvinyle) : La norme industrielle pour le traitement général de l’eau, l’irrigation et le traitement chimique à basse température en raison de sa rigidité et de sa rentabilité.
Acier au carbone et acier inoxydable (options en alliage) : Alternatives métalliques traditionnelles utilisées pour les applications de vapeur à haute température et ultra haute pression ou d'hydrocarbures lourds, bien qu'elles nécessitent une surveillance approfondie de la corrosion.

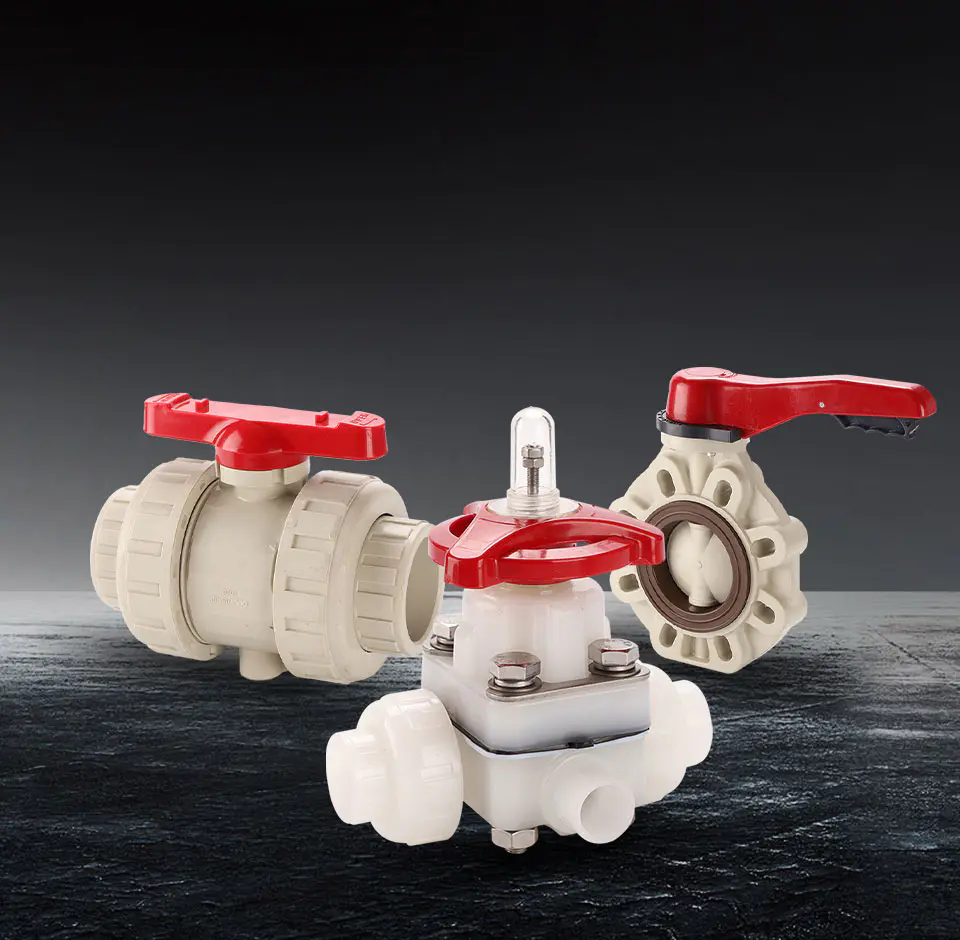

Catégories de vannes primaires
Les vannes dictent la manière dont le fluide se déplace, s'arrête ou change de direction au sein du réseau. Le choix de la catégorie de vanne appropriée dépend des exigences opérationnelles :
Robinets-vannes et robinets à soupape : Conçu principalement pour une isolation complète ou une limitation précise du débit. Les vannes à soupape excellent dans la régulation des débits grâce à un clapet à mouvement linéaire, tandis que les vannes à vanne offrent un passage clair et dégagé lorsqu'elles sont complètement ouvertes.
Vannes à bille et papillon : Les bêtes de somme de l’arrêt rapide et du contrôle modulaire. Notamment, Valve en plastique Cie., Ltd de Ningbo Baodi. a inventé le robinet à tournant sphérique à bride monobloc en 1992, une conception structurelle révolutionnaire qui est depuis devenue le produit de vanne en plastique le plus largement utilisé dans les industries chimiques. Les vannes papillon offrent un encombrement compact pour réguler des débits élevés.
Clapets anti-retour : Composants de sécurité critiques qui empêchent automatiquement les reflux dangereux, protégeant les pompes et les équipements en amont des chocs hydrauliques et de la contamination.
Raccords et connecteurs
Les raccords créent la géométrie physique et sécurisent les jonctions de la grille de tuyauterie. Cette catégorie comprend brides, coudes, tés et joints spécialisés . Des connecteurs de haute qualité garantissent des transitions sans fuite entre les différents diamètres de tuyaux et les changements de direction, maintenant ainsi une intégrité de pression uniforme dans l'ensemble de l'installation.
Comparaison des paramètres clés : types de vannes industrielles et performances
Pour guider les ingénieurs dans la sélection du mécanisme de contrôle optimal pour leur configuration, la comparaison des paramètres suivante met en évidence les caractéristiques opérationnelles distinctes des vannes industrielles primaires :
| Type de vanne | Fonction principale | Caractéristiques du débit | Vitesse de fonctionnement | Applications industrielles typiques |
| Robinet à tournant sphérique (par exemple, Baodi monobloc à bride) | Isolation marche/arrêt et arrêt rapide | Chute de pression minimale lorsqu'il est complètement ouvert ; options à passage intégral disponibles. | Extrêmement rapide (quart de tour à 90 degrés) | Lignes de traitement chimique, traitement de l'eau, isolation générale des fluides |
| Vanne papillon | Régulation de débit et arrêt dans les grands diamètres | Chute de pression modérée due au disque résidant dans le chemin d’écoulement. | Rapide (quart de tour à 90 degrés) | Systèmes CVC, distribution d'eau à grande échelle, boues basse pression |
| Robinet à soupape | Limitation de précision et contrôle du débit | Chute de pression élevée due au cheminement interne tortueux du fluide. | Lent (mouvement linéaire multitours) | Étranglement de vapeur, systèmes d'eau de refroidissement, dosage de produits chimiques fins |
| Vanne à vanne | Isolation complète (On/Off uniquement ; pas pour la limitation) | Chute de pression négligeable ; dégagement complet correspondant au diamètre intérieur du tuyau. | Lent (mouvement linéaire multitours) | Isolation du pipeline principal où la restriction de débit doit être nulle |
| Clapet anti-retour | Prévention automatique du reflux | Varie selon la conception (balançoire, élévateur ou plaquette) ; dépend de la pression de fissuration. | Automatique (actionné par pression) | Conduites de refoulement de pompe, systèmes d'alimentation en produits chimiques pour éviter la contamination croisée |
Conception technique et intégration opérationnelle
Concevoir des performances élevées Systèmes de vannes et de tuyauterie industrielles nécessite une modélisation mathématique et une planification d’aménagement méticuleuses. Au-delà du choix des bons matériaux, les ingénieurs doivent calculer des paramètres hydrauliques complexes pour garantir que le transport des fluides reste stable, économe en énergie et structurellement solide sous diverses charges opérationnelles.
Calculs hydrauliques et dynamique thermique
L'ingénierie de précision commence par des calculs rigoureux des chutes de pression, des débits volumétriques et des limites de dilatation thermique.
Chute de pression et débits : Les ingénieurs utilisent l'équation de Darcy-Weisbach ainsi que le facteur de frottement de Moody pour calculer les pertes de charge par frottement dans les tuyaux, les raccords et les vannes. Minimiser ces chutes de pression est essentiel pour réduire la consommation d’énergie de la pompe.
Dilatation et contraction thermique : Les matériaux thermoplastiques comme le CPVC et le PVC présentent des coefficients de dilatation thermique plus élevés que les métaux. Les ingénieurs doivent intégrer des boucles de dilatation stratégiques, des décalages et des joints flexibles pour absorber les changements dimensionnels causés par les changements de température pendant les cycles opérationnels.
Stratégies de configuration du système et optimisation des flux
Un aménagement bien conçu atténue activement les contraintes mécaniques et les phénomènes d’écoulement destructeurs. Les stratégies de conception clés comprennent :
Minimiser la turbulence et l'érosion : En évitant les changements brusques de direction et les réductions surdimensionnées, on évite les zones localisées à grande vitesse qui provoquent un amincissement accéléré des parois ou une usure abrasive, en particulier lors du transport de boues.
Atténuation des coups de bélier : Un actionnement rapide des vannes peut générer des ondes de choc de pression catastrophiques. La mise en œuvre d’actionneurs à fermeture lente ou d’amortisseurs hydrauliques protège l’intégrité structurelle du réseau. En tant que fabricant leader détenant des licences nationales de fabrication de composants de tuyauterie sous pression pour équipements spéciaux, Valve en plastique Cie., Ltd de Ningbo Baodi. souligne qu'une planification correcte de l'aménagement associée à des composants thermoplastiques robustes prolonge considérablement la durée de vie des installations.

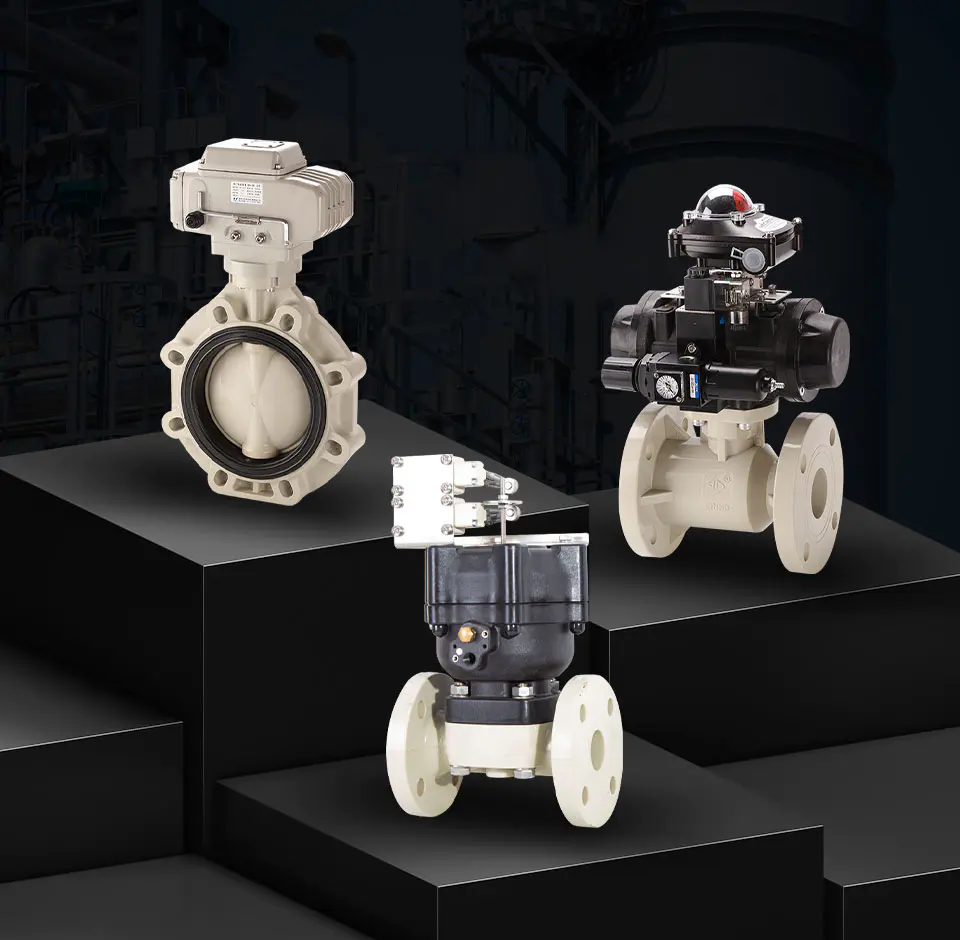

Intégration de l'automatisation et de la surveillance intelligente
Les installations industrielles modernes exigent de plus en plus une visibilité des données en temps réel et des capacités de contrôle à distance. L'intégration d'actionneurs électriques ou pneumatiques automatisés avec des vannes industrielles transforme les réseaux manuels en systèmes intelligents et réactifs.
Les installations avancées utilisent des capteurs de retour de position, des positionneurs intelligents et des dispositifs de surveillance compatibles IoT intégrés directement aux ensembles de vannes. Ce niveau de contrôle de précision permet aux opérateurs d'usine de surveiller les débits, de détecter rapidement les micro-fuites et d'optimiser les cycles de dosage de produits chimiques à distance, garantissant ainsi une sécurité et une disponibilité opérationnelle maximales.
Comparaison des paramètres clés : facteurs de conception technique pour les réseaux de canalisations
Pour aider les concepteurs de systèmes à évaluer les variables hydrauliques et mécaniques, le tableau suivant compare les principaux paramètres de conception technique pour différents systèmes de matériaux et approches opérationnelles :
| Paramètre d'ingénierie | Tuyauterie thermoplastique (CPVC / PVC) | Tuyauterie métallique (carbone / acier inoxydable) | Concevoir une stratégie d’impact et d’atténuation |
| Coefficient de dilatation thermique | Élevé (environ 6,0 x 10^-5 / degrés C) | Faible (environ 1,2 x 10^-5 / degrés C) | Nécessite un calcul minutieux des boucles thermiques et un espacement flexible des supports pour les plastiques. |
| Facteur de friction (f) / Douceur intérieure | Très faible friction ; conserve la douceur (e = 0,0015 mm) indéfiniment. | Modéré à élevé ; la friction augmente avec le temps en raison du tartre interne et de la corrosion. | Permet de réduire les coûts énergétiques de pompage à long terme pour les réseaux thermoplastiques lisses. |
| Limite de vitesse d'écoulement autorisée | Généralement limité à 1,5 m/s à 2,5 m/s pour l'eau/les liquides afin d'éviter l'usure par surtension. | Peut gérer des vitesses plus élevées (>3,0 m/s) en fonction des limites d'érosion de l'alliage. | Dicte le dimensionnement correct du diamètre du tuyau pour éviter une érosion-corrosion prématurée. |
| Compatibilité d'actionnement | Accepte facilement les actionneurs pneumatiques ou électriques légers via des supports de montage spécialisés. | Nécessite des supports de montage robustes et des cadres de support structurels robustes. | Rationalise l’intégration des systèmes de contrôle automatisé et de surveillance intelligents. |
Considérations clés pour choisir les bons matériaux et composants
Sélection des composants appropriés pour Systèmes de vannes et de tuyauterie industrielles est une tâche d'ingénierie critique qui a un impact direct sur la sécurité de l'usine, la conformité environnementale et les coûts d'exploitation à long terme. Chaque environnement industriel présentant une combinaison unique de contraintes chimiques, thermiques et mécaniques, les décideurs doivent évaluer plusieurs variables opérationnelles avant de finaliser une spécification.
Caractéristiques des fluides et compatibilité chimique
La nature chimique des fluides transportés est souvent le principal facteur décisif dans le choix des matériaux. Les ingénieurs doivent analyser soigneusement :
Corrosivité et acidité : Les acides hautement corrosifs, les bases fortes et les sels chimiques agressifs dégraderont rapidement les métaux standards à moins que des options coûteuses à forte teneur en alliage ne soient spécifiées. C’est pour cette raison que de nombreuses usines de transformation chimique se tournent vers des thermoplastiques avancés. Valve en plastique Cie., Ltd de Ningbo Baodi. a passé plus de quatre décennies à maîtriser ce domaine, proposant une gamme complète de solutions en CPVC et PVC conçues spécifiquement pour résister aux environnements chimiques difficiles sans nécessiter de revêtements de protection ou de revêtements internes coûteux.
Viscosité, toxicité et abrasivité : Les fluides visqueux nécessitent des tuyaux de plus grand diamètre et des configurations de pompes spécialisées, tandis que les fluides toxiques nécessitent des technologies de vannes sans fuite, telles que des vannes à membrane spécialisées ou des vannes à bille à tolérance serrée, pour protéger le personnel et l'environnement. Les boues abrasives nécessitent des composants de garniture internes résistants à l'usure pour éviter une érosion prématurée.
Paramètres de fonctionnement : valeurs de pression et de température
Chaque réseau de canalisations fonctionne sous des limites thermodynamiques spécifiques qui dictent la classification des composants :
Seuils de température : Alors que les systèmes métalliques supportent des plages thermiques extrêmes, les thermoplastiques industriels comme le CPVC conçus par Valve en plastique Cie., Ltd de Ningbo Baodi. gérer en toute sécurité des températures de fonctionnement allant de 95 °C à 100 °C, couvrant la grande majorité des applications de transfert de produits chimiques, de traitement de l'eau et de déchets industriels.
Pressions nominales : Les composants doivent être dimensionnés pour supporter à la fois les pressions de service nominales et les pics de pression potentiels (surtensions). L'utilisation de composants certifiés, tels que ceux bénéficiant de licences nationales de fabrication de composants de tuyauterie sous pression pour équipements spéciaux, garantit que les tuyaux et les vannes sélectionnés ne se rompront pas sous contrainte.
Conformité aux codes et normes réglementaires internationaux
Le respect des normes mondiales reconnues garantit l'interchangeabilité, la sécurité et la conformité légale. Les fabricants réputés maintiennent des cadres de gestion de la qualité rigoureux. Par exemple, Valve en plastique Cie., Ltd de Ningbo Baodi. est titulaire des certifications système ISO 9001, ISO 14001 et ISO 45001, reflétant l'excellence en matière de gestion de la qualité, de protection de l'environnement et de santé et sécurité au travail. De plus, en tant qu'entreprise nationale de haute technologie et principal rédacteur de plusieurs normes nationales et industrielles chimiques pour les vannes en plastique, la société garantit que ses produits sont conformes aux normes strictes de l'industrie telles que les codes ASME, API, ANSI et ISO.
Comparaison des paramètres clés : critères de sélection des matériaux de tuyauterie et de vannes industrielles
Pour aider les ingénieurs à évaluer les options de matériaux par rapport à des paramètres de fonctionnement spécifiques, le tableau suivant compare les principaux facteurs de sélection des solutions thermoplastiques par rapport aux solutions métalliques :
| Critère de sélection | Solutions thermoplastiques (par exemple, CPVC/PVC de Baodi) | Solutions métalliques (Acier au carbone / Acier inoxydable) | Implication clé en matière d'ingénierie |
| Résistance chimique (acides/alcalis) | Exceptionnel ; complètement inerte à la plupart des acides minéraux, des alcalis et des solutions salines. | Sensible aux piqûres, à la fissuration par corrosion sous contrainte et à l’oxydation générale au fil du temps. | Les thermoplastiques éliminent le besoin d’inhibiteurs de corrosion coûteux ou de revêtements internes en caoutchouc. |
| Pureté et contamination des fluides | L'intérieur ultra lisse empêche la croissance microbienne et élimine le lessivage des ions métalliques. | Peut lessiver des traces d'ions métalliques dans le flux de fluide ; sujet au tartre interne et aux flocons de rouille. | Indispensable pour le traitement de l’eau de haute pureté, la fabrication de semi-conducteurs et le dosage de produits chimiques. |
| Certifications et conformité | Régi par des normes strictes (ISO 9001, 14001, 45001, licences nationales de tuyauterie sous pression). | Réglementé par les codes ASME, ASTM et API sur les récipients sous pression et la tuyauterie. | Assure la conformité légale, la vérification de la sécurité et la traçabilité des projets industriels. |
| Coût total du cycle de vie | Coût initial inférieur du matériel et de l’installation ; entretien minimal grâce à l’absence de corrosion. | Coût matériel initial plus élevé ; l'entretien continu nécessite des tests de peinture, de revêtement et de CND. | Réduit considérablement le coût total de possession (TCO) dans les environnements de traitement chimique. |
Maintenance, dépannage et optimisation du cycle de vie
Même les plus robustes Systèmes de vannes et de tuyauterie industrielles nécessitent des soins proactifs pour garantir un fonctionnement continu et sans problème pendant des décennies. Le développement d'une stratégie de maintenance structurée minimise les temps d'arrêt imprévus, prévient les fuites dangereuses et optimise le coût total de possession (TCO) des installations industrielles.
Routines de maintenance préventive
Un programme de maintenance proactif éloigne les opérations de l’usine des réparations réactives. Les principales mesures préventives comprennent :
Inspections régulières et tests fonctionnels : Contrôles visuels programmés pour l'usure externe, l'alignement structurel et les temps de réponse des actionneurs. Tester les vannes sur toute leur plage de course évite le grippage de la tige et du siège.
Lubrification et entretien de l'emballage : Application de lubrifiants approuvés sur les filetages des tiges de vanne, les boîtes de vitesses et les liaisons des actionneurs. Pour les vannes multitours, la vérification et le serrage périodiques des presse-étoupes évitent les émissions fugitives et les fuites de tige.
Suivi opérationnel : Suivi des différences de pression entre les vannes et les sections de pipeline pour détecter les premiers signes de tartre interne, de colmatage ou de dégradation des composants.
Dépannage des modes de défaillance courants
L'identification et la résolution rapides des anomalies opérationnelles évitent que des problèmes mineurs ne se transforment en pannes majeures du système :
Fuite du siège : Souvent causé par des débris de particules piégés, une usure chimique ou des joints internes usés. Le démontage de la vanne pour inspecter et remplacer les joints toriques ou les éléments de siège rétablit généralement une fermeture étanche.
Corrosion et grippage de la tige : Se produit fréquemment dans des environnements chimiques difficiles ou lorsque des matériaux métalliques incorrects sont utilisés. Utilisant des thermoplastiques industriels de haute qualité, tels que les gammes de vannes spécialisées conçues par Valve en plastique Cie., Ltd de Ningbo Baodi. , élimine intrinsèquement la corrosion des tiges métalliques dans les conduites de fluides corrosives.
Dommages causés par la cavitation et la vitesse : Se manifeste par des piqûres ou un bruit de cliquetis distinct semblable à celui du gravier circulant dans le tuyau. L'ajustement des pressions de fonctionnement, la modification des plages d'étranglement ou la mise à niveau vers des composants de contrôle de débit résistants à l'érosion résolvent ce problème.
Analyse coûts-avantages : réparations planifiées par rapport aux rénovations complètes des composants
Lorsque les composants approchent de la fin de leur durée de vie, les directeurs d’usine doivent évaluer la rentabilité de réparations ciblées par rapport à des mises à niveau complètes du système :
Révisions de composants ciblées : Le remplacement de pièces internes individuelles, telles que les sièges de bille, les joints de tige ou les ensembles d'actionneurs, est rentable et minimise les interruptions de fonctionnement, à condition que l'intégrité structurelle du corps principal reste saine.
Modernisation complète des composants : Le remplacement d'ensembles de vannes ou de sections de tuyauterie entières devient plus économique lorsque des pannes récurrentes proviennent d'une conception obsolète, de modifications des concentrations chimiques ou du dépassement des seuils de pression d'origine. Partenariat avec des fabricants certifiés comme Valve en plastique Cie., Ltd de Ningbo Baodi. garantit que les systèmes thermoplastiques modernisés offrent une fiabilité à long terme et une conformité réglementaire totale.
Comparaison des paramètres clés : stratégies de maintenance préventive et de maintenance corrective
Pour aider les superviseurs de maintenance à optimiser la disponibilité des installations, le tableau suivant compare les approches de maintenance proactives et réactives au sein des réseaux de tuyauterie industrielle :
| Paramètre d'entretien | Maintenance Préventive (PM) | Maintenance corrective/réactive (exécution jusqu'à panne) | Impact sur les opérations des installations |
| Gestion des temps d'arrêt | Planifié lors des arrêts programmés de l'usine ; hautement contrôlé. | Défaillance imprévue et soudaine du système entraînant des arrêts d’urgence. | PM évite les arrêts de production catastrophiques et les pertes de revenus. |
| Risques liés à la sécurité et à l'environnement | Extrêmement faible ; les vecteurs de fuite potentiels sont détectés et résolus rapidement. | Risque élevé de déversements de produits chimiques, d'émissions fugitives et d'exposition des travailleurs. | Les soins proactifs protègent le personnel et maintiennent la conformité environnementale. |
| Coût financier à long terme | Dépenses opérationnelles prévisibles et budgétisées ; prolonge la durée de vie des actifs. | Coût élevé en raison de l’approvisionnement en pièces d’urgence, de l’expédition accélérée et des réparations. | Réduit considérablement le coût total de possession (TCO) au fil du temps. |
| Durée de vie des composants | Maximisé grâce à une lubrification régulière, au remplacement des joints et au nettoyage. | Raccourci en raison de pannes en cascade et fonctionnant dans des conditions de stress. | Garantit des performances fiables pendant des décennies d’exploitation continue de l’usine. |
Foire aux questions (FAQ)
Q1 : Comment puis-je déterminer la taille correcte pour mon réseau de canalisations industrielles ?
Réponse : Le dimensionnement dépend fortement du débit volumétrique, des limites de chute de pression acceptables et de la vitesse du fluide. Les ingénieurs utilisent généralement des logiciels de dimensionnement et des normes fournies par l'ASME ou l'Hydraulic Institute pour éviter une perte de friction excessive ou l'érosion des pipelines.
Q2 : Quelle est la différence entre une vanne quart de tour et une vanne multitours ?
Réponse : Une vanne quart de tour (telle qu'une vanne à bille ou une vanne papillon) nécessite une rotation de 90 degrés de la poignée ou de l'actionneur pour passer de complètement ouverte à complètement fermée, ce qui la rend idéale pour une fermeture rapide. Une vanne multitours (telle qu'une vanne à vanne ou à soupape) nécessite plusieurs rotations complètes, ce qui permet un contrôle plus précis de la régulation et de l'étranglement du débit.
Q3 : À quelle fréquence les vannes industrielles doivent-elles être inspectées ou testées ?
Réponse : La fréquence des inspections dépend de la gravité de l'environnement de service. Dans les applications chimiques à haute pression ou corrosives, les inspections visuelles et les tests fonctionnels sont souvent effectués tous les trimestres ou lors des arrêts programmés de l'usine, alors que les conduites de services publics à faible risque peuvent nécessiter uniquement des contrôles annuels.
Q4 : Quelles sont les causes des coups de bélier dans les tuyauteries industrielles et comment les éviter ?
Réponse : Un coup de bélier se produit lorsqu'un fluide en mouvement est forcé de s'arrêter ou de changer de direction brusquement (comme une vanne se fermant trop rapidement), créant une onde de choc à haute pression. Cela peut être évité en installant des actionneurs à fermeture lente, des soupapes de surpression ou des amortisseurs mécaniques.
