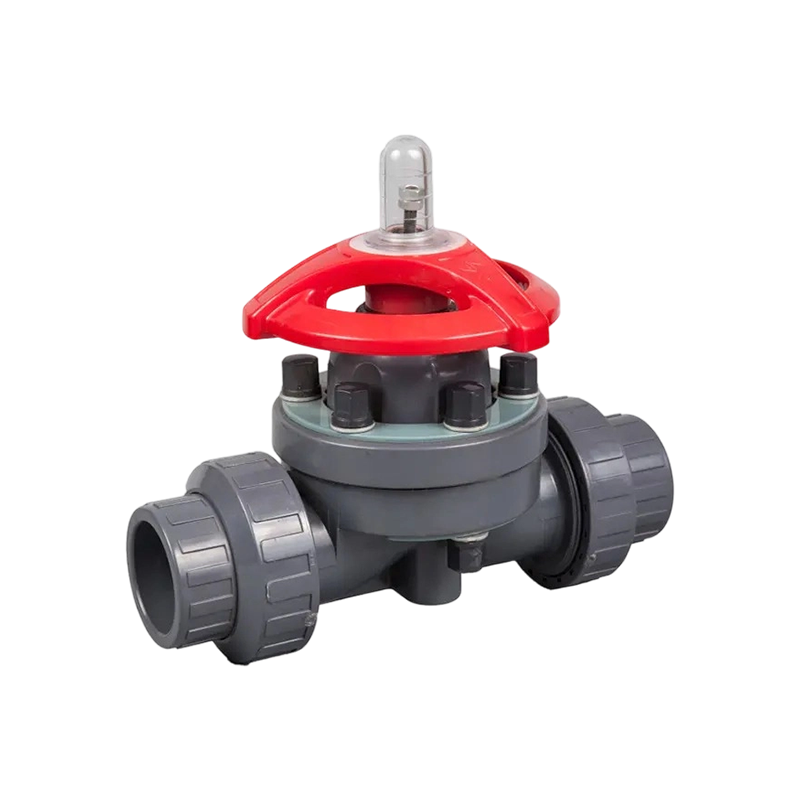

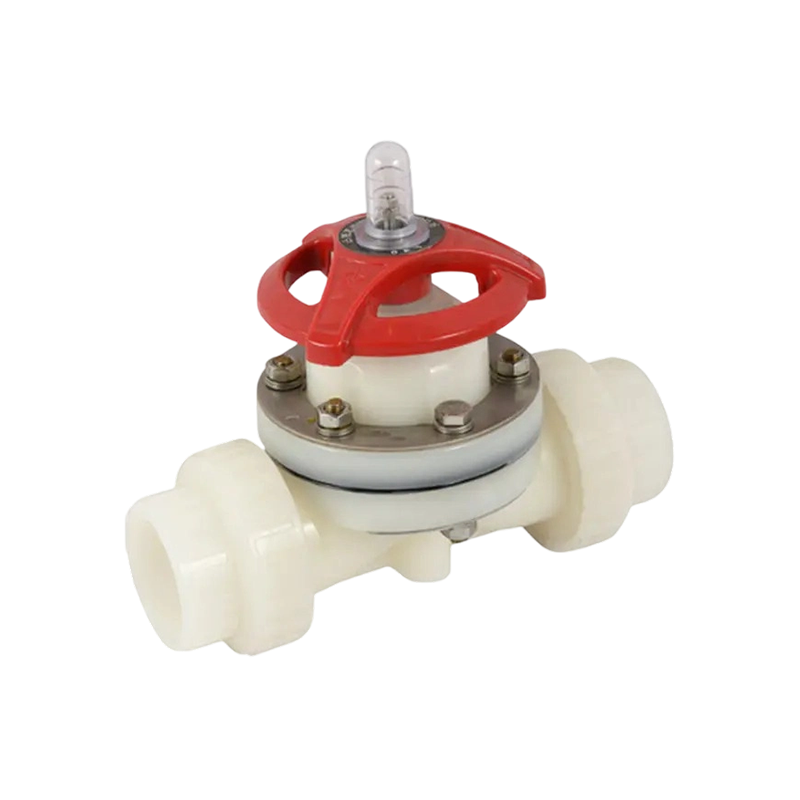

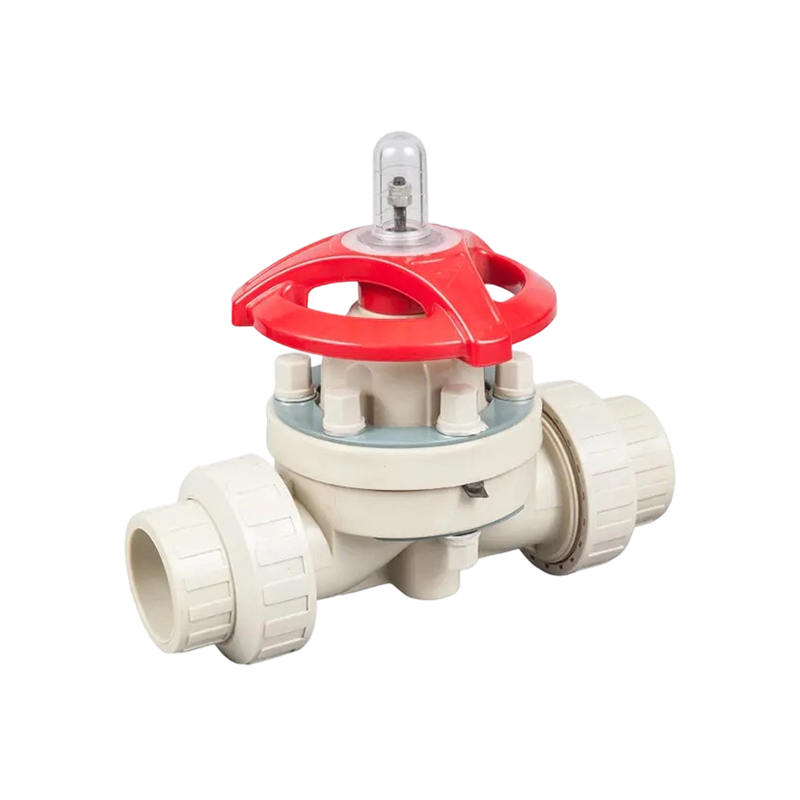

Les vannes à membrane à véritable union partagent les mêmes performances d'étanchéité que les vannes à membrane à bride standard tout en ajoutant un raccord-union amovible aux deux extrémités du corps de la vanne, permettant à la vanne d'être retirée de la canalisation pour inspection, nettoyage ou remplacement sans perturber le système de tuyauterie environnant.
Principales caractéristiques :
• Les performances d'étanchéité correspondent à celles des vannes à membrane à brides, soutenues par la même conception de membrane et de siège que celle utilisée sur toute la gamme de vannes à membrane.
• La grande capacité de débit à travers le corps de la vanne prend en charge les lignes de traitement où il est important de minimiser la chute de pression.
• Les écrous-raccords aux deux extrémités permettent une déconnexion rapide du pipeline, simplifiant ainsi la maintenance, le remplacement des vannes et la reconfiguration du système sans couper ni ressouder le tuyau.
• La conception compacte du corps réduit la longueur totale d'installation par rapport aux alternatives à brides, utile dans les configurations de châssis et d'équipements dans des espaces restreints.
L'expérience sur le terrain dans de nombreuses installations montre que les connexions de type union sont mieux adaptées aux lignes de plus petite taille. Les erreurs d'installation dans la tuyauterie d'usine peuvent exercer une contrainte inégale sur les écrous-raccords, entraînant des fuites ou des dommages aux écrous au fil du temps. Pour cette raison, ce type de vanne est recommandé pour les tailles jusqu'à DN50, avec des vannes à membrane à bride recommandées pour les diamètres nominaux plus grands où les contraintes de connexion et les charges mécaniques sont plus importantes.
Les applications typiques incluent les patins d'équipement, les points d'échantillonnage, les lignes de traitement en laboratoire et à l'échelle pilote, ainsi que les installations où les vannes doivent être retirées périodiquement pour être nettoyées ou inspectées. Son encombrement compact et sa conception amovible en font un choix pratique pour les constructeurs d'équipements OEM et les fabricants de systèmes de traitement travaillant dans des contraintes d'espace et de budget restreints, tout en offrant la même résistance à la corrosion et le même contrôle précis du débit que l'on retrouve sur toute la gamme de vannes à membrane.
