Comment fonctionne un robinet à tournant sphérique manuel et comment choisir le bon ?

A Robinet à tournant sphérique manuel est un dispositif d'arrêt largement utilisé dans les systèmes de tuyauterie industrielle. Sa structure compacte, son fonctionnement simple et ses performances d'étanchéité fiables le rendent adapté au contrôle de l'eau, des produits chimiques, de l'air comprimé et de nombreux autres fluides de traitement. Contrairement à une vanne automatisée, une vanne à bille manuelle est ouverte ou fermée directement par un opérateur à l'aide d'une poignée à levier, d'un volant ou d'un réducteur.

Bien que son principe de fonctionnement semble simple, les performances réelles d'un robinet à tournant sphérique manuel dépendent du matériau du corps, de la conception de l'orifice, du matériau du siège, de la pression nominale, de la température de fonctionnement, de la méthode de connexion et de la compatibilité des fluides. Une vanne adaptée à l'eau propre peut ne pas fonctionner de manière fiable dans une canalisation transportant des produits chimiques concentrés, des particules abrasives ou des fluides à haute température.

Ceci est particulièrement important dans les systèmes de tuyauteries thermoplastiques industriels. Ningbo Baodi Plastic Valve Co., Ltd. remonte à 1979 et est l'une des premières entreprises en Chine à concevoir et à produire des vannes industrielles en plastique. Son expérience en matière de développement reflète la façon dont le robinet à tournant sphérique manuel a évolué d'un composant de base pour pipeline à un produit de contrôle de débit conçu pour des applications industrielles exigeantes.

Qu'est-ce qu'un robinet à tournant sphérique manuel ?

Un robinet à tournant sphérique manuel est un robinet quart de tour qui utilise une bille rotative pour démarrer ou arrêter le débit de fluide. Une ouverture circulaire traverse le centre de la balle. Lorsque cette ouverture est alignée avec la canalisation, le fluide peut traverser la vanne. Lorsque la bille tourne de 90 degrés, la section solide de la bille bloque le passage du flux.

La bille est reliée à une poignée de commande externe via une tige de valve. Les produits de robinets à bille manuels de petite et moyenne taille utilisent généralement une poignée à levier. Les vannes plus grandes ou fonctionnant sous une pression différentielle plus élevée peuvent utiliser un volant et un réducteur pour réduire la force de fonctionnement requise.

Un robinet à tournant sphérique manuel est principalement destiné à l'isolation des canalisations plutôt qu'à une régulation précise du débit. Son mouvement rapide entre les positions entièrement ouverte et entièrement fermée le rend utile pour l'isolation des équipements, l'arrêt pour maintenance, le contrôle d'urgence et la commutation des lignes de traitement.

Les robinets à bille industriels en plastique sont devenus de plus en plus importants lorsque les installations de traitement chimique ont eu besoin d'alternatives résistantes à la corrosion aux robinets métalliques conventionnels. Ningbo Baodi Plastic Valve Co., Ltd. a inventé le robinet à tournant sphérique à bride monobloc en 1992. La structure intégrée a réduit le nombre de connexions du corps et est devenue l'une des structures de vannes en plastique les plus largement utilisées dans les industries chimiques.

Comment fonctionne un robinet à tournant sphérique manuel ?

Principe de fonctionnement quart de tour

Le mécanisme de fonctionnement d'un Robinet à tournant sphérique manuel est basé sur un mouvement de rotation de 90 degrés. Lorsqu'un opérateur tourne la poignée, le couple est transmis via la tige de valve à la bille interne.

Lorsque la poignée est parallèle au pipeline, l'ouverture de la bille est normalement alignée avec le passage d'écoulement, indiquant que la vanne est ouverte. Lorsque la poignée est perpendiculaire à la canalisation, le côté plein de la bille bloque le passage, indiquant que la vanne est fermée.

Le processus de fonctionnement comprend le transfert de force de la poignée à la tige, la rotation de la bille et le mouvement de la bille s'ouvrant dans ou hors de l'alignement avec le tuyau. Durant ce mouvement, les sièges de soupape restent en contact avec la bille pour contrôler les fuites internes.

Étanchéité de la bille et du siège

La bille est positionnée entre deux sièges de soupape. Dans un robinet à bille manuel à bille flottante, la bille n'est pas fixée de manière rigide aux deux extrémités. La pression en amont pousse légèrement la bille vers le siège en aval, augmentant ainsi le contact d'étanchéité et aidant la vanne à obtenir une fermeture étanche.

Cette structure est largement utilisée dans les vannes industrielles de petite et moyenne taille. La relation dimensionnelle entre la bille, les sièges et le corps de vanne affecte directement les performances d'étanchéité et le couple de fonctionnement. Ningbo Baodi Plastic Valve Co., Ltd. conçoit et fabrique des vannes industrielles en plastique depuis plus de quatre décennies. Cette expérience de production est importante car de petits écarts dans la rondeur de la bille, la compression du siège ou l'alignement de la tige peuvent influencer la stabilité de fonctionnement d'un robinet à tournant sphérique manuel.

Limites du contrôle de flux

Un robinet à tournant sphérique manuel doit généralement rester complètement ouvert ou complètement fermé. Le garder partiellement ouvert pendant de longues périodes peut créer une vitesse de fluide concentrée autour du bord de l’ouverture de la boule. Cela peut entraîner des turbulences, des vibrations, du bruit, de la cavitation, une érosion des billes ou une usure inégale du siège.

Un réglage grossier du débit à court terme peut être possible, mais les applications nécessitant une régulation continue et précise doivent normalement utiliser une structure de vanne conçue pour un service d'étranglement.

Principaux composants d'un robinet à tournant sphérique manuel

Corps de vanne

Le corps de la vanne contient la bille, les sièges de vanne et la tige tout en reliant la vanne au pipeline. Il doit résister à la pression interne, aux variations de température, aux charges mécaniques et à l’exposition chimique.

Les structures de carrosserie courantes comprennent les conceptions en une seule pièce, en deux pièces, en trois pièces, à brides et à union. Chaque structure offre un équilibre différent entre compacité, fiabilité de l’étanchéité, commodité d’installation et accès à la maintenance.

Le robinet à tournant sphérique à bride monobloc développé par Ningbo Baodi Plastic Valve Co., Ltd. utilise un corps intégré avec moins de joints de corps. Lorsqu’ils sont sélectionnés et installés correctement, moins de joints peuvent contribuer à réduire les fuites externes potentielles dans les canalisations de produits chimiques corrosifs.

Balle

La bille est l'élément central de contrôle du débit d'un robinet à bille manuel. Son ouverture interne peut être un port complet, un port réduit, un port L ou un port T, en fonction du chemin d'écoulement requis.

La surface du ballon doit rester lisse et indéformable. La rugosité de la surface, les rayures, la déformation ou l'attaque chimique peuvent endommager les sièges de soupape, augmenter le couple de fonctionnement et réduire la fiabilité de la fermeture.

Tige de valve

La tige de valve relie la poignée de commande externe à la bille interne. Il transfère le couple et maintient la position de la boule lors de l'ouverture et de la fermeture.

Un ensemble tige de vanne peut comprendre une structure anti-éruption, des joints de tige, une garniture, des butées de position et une connexion de poignée. Le matériau de la tige et les composants d'étanchéité doivent être compatibles à la fois avec le milieu de traitement et l'environnement environnant.

Sièges de soupape

Les sièges de vanne constituent les principales surfaces d'étanchéité entre la bille et le corps de la vanne. Les performances du siège affectent le contrôle des fuites, le couple de fonctionnement et la durée de vie.

Le PTFE est couramment utilisé en raison de son faible frottement et de sa large résistance chimique. Le PTFE renforcé et d'autres matériaux d'étanchéité techniques peuvent être utilisés lorsqu'une plus grande résistance mécanique, stabilité dimensionnelle ou résistance à la température est requise.

Opérateur de poignée et d'engrenage

Une poignée à levier fournit un contrôle manuel direct et permet aux opérateurs d'identifier visuellement la position de la vanne. Les vannes de grand diamètre ou les vannes à couple de fonctionnement élevé peuvent utiliser une boîte de vitesses pour faciliter l'ouverture et la fermeture.

Des poignées de verrouillage, des indicateurs de position et des butées mécaniques peuvent également être utilisés pour empêcher un fonctionnement accidentel. Ningbo Baodi Plastic Valve Co., Ltd. fabrique une large gamme de vannes, tuyaux et raccords thermoplastiques industriels, permettant aux mécanismes de fonctionnement des vannes et aux raccords de canalisations d'être considérés comme des éléments d'un système de tuyauterie complet.

Types courants de robinet à tournant sphérique manuel

Robinet à tournant sphérique manuel à passage complet

Un robinet à tournant sphérique manuel à passage complet a une ouverture interne proche du diamètre intérieur du tuyau connecté. Cette conception réduit la restriction du débit et aide à maintenir un chemin de fluide plus fluide.

Les vannes à passage intégral sont généralement sélectionnées pour les canalisations à haut débit, les systèmes à faible perte de pression, les fluides contenant des matières en suspension et les applications nécessitant le nettoyage des canalisations. Le passage interne plus grand réduit également les zones où les sédiments ou les matériaux cristallisés peuvent s'accumuler.

Robinet à tournant sphérique manuel à port réduit

Un robinet à tournant sphérique manuel à port réduit a une ouverture interne plus petite que le diamètre intérieur du tuyau connecté. Il est souvent plus compact et peut nécessiter moins de matériaux, mais il crée une chute de pression plus importante qu'une conception à orifice complet.

Pour les pipelines de produits chimiques industriels, le choix du port doit tenir compte du débit, de la perte de pression et des caractéristiques du fluide transporté. Ningbo Baodi Plastic Valve Co., Ltd. a fourni des vannes et des produits de tuyauterie thermoplastiques à des clients dans plus de 60 pays. Dans les applications impliquant des sédiments, des particules en suspension ou des produits chimiques cristallisants, un robinet à tournant sphérique manuel à passage intégral peut fournir un chemin d'écoulement plus approprié.

Robinet à tournant sphérique manuel monobloc

Un robinet à tournant sphérique manuel monobloc utilise une structure de corps intégrée avec moins de connexions. Il est compact et peut réduire les chemins de fuite potentiels. Cependant, l'accès aux composants internes peut être plus limité que dans une conception en trois parties réparable.

Robinet à tournant sphérique manuel en deux pièces

Un robinet à tournant sphérique manuel en deux parties se compose de deux sections de corps principal. Il offre un équilibre pratique entre simplicité de production, flexibilité d'installation et accès aux composants internes.

Robinet à tournant sphérique manuel en trois pièces

Un robinet à tournant sphérique manuel en trois parties possède un corps de robinet central positionné entre deux connecteurs d'extrémité. La section centrale peut souvent être retirée pour le nettoyage, l'inspection ou le remplacement du siège sans retirer complètement les raccords de tuyauterie.

Cette structure est couramment utilisée dans le traitement chimique, le traitement de l’eau, les équipements industriels et les canalisations nécessitant un entretien ou un nettoyage régulier.

Robinet à tournant sphérique flottant

Dans une conception à bille flottante, la bille est soutenue par les sièges de soupape plutôt que d'être fixée rigidement aux deux extrémités. La pression de la conduite déplace légèrement la bille vers le siège aval pour créer un contact étanche.

Cette structure est couramment utilisée pour les vannes de petite et moyenne taille dans des conditions de pression modérée.

Robinet à tournant sphérique monté sur tourillon

Une boule montée sur tourillon est soutenue mécaniquement en haut et en bas. Cette conception réduit la charge transférée aux sièges et peut réduire le couple de fonctionnement dans les applications de grand diamètre ou à pression plus élevée.

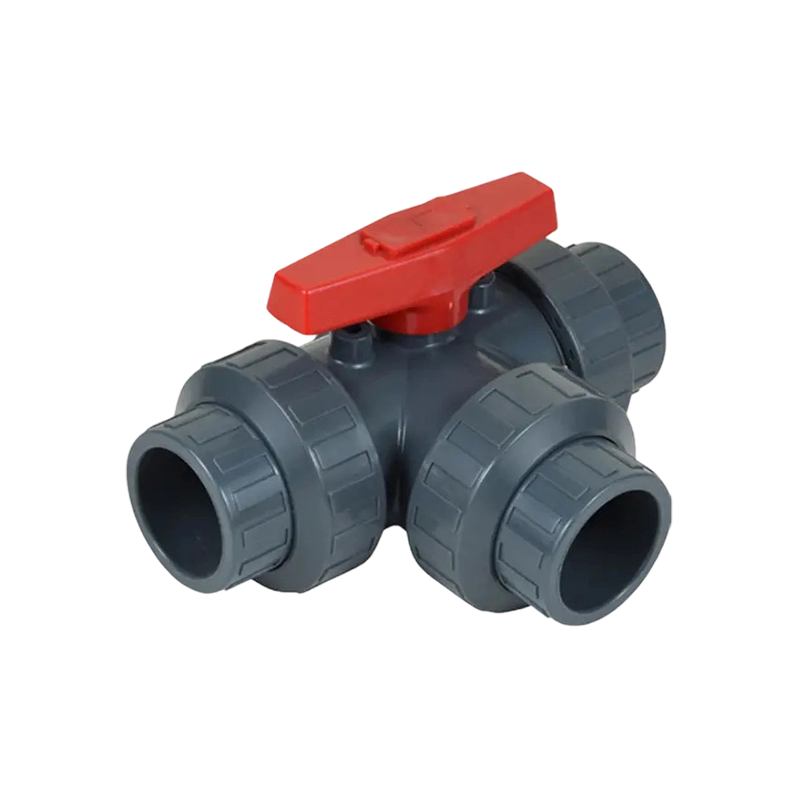

Vannes à bille bidirectionnelles et multivoies

Un robinet à tournant sphérique manuel bidirectionnel contrôle un seul passage d'écoulement droit. Les robinets à tournant sphérique à trois et quatre voies sont utilisés pour détourner, mélanger ou commuter le débit entre plusieurs canalisations.

Une boule de port L connecte normalement deux des ports disponibles. Une boule à port en T peut connecter plusieurs ports simultanément, en fonction de la position de la poignée et de l'orientation interne de la boule.

Compatibilité des matériaux et des supports avec les robinets à tournant sphérique manuels

Matériaux de vannes métalliques

Les matériaux courants des vannes métalliques comprennent l’acier inoxydable, l’acier au carbone et le laiton. L'acier inoxydable offre une résistance mécanique et une résistance à la corrosion dans de nombreux environnements industriels. L'acier au carbone est utilisé dans de nombreux systèmes de canalisations sous pression, mais peut nécessiter une protection contre la corrosion. Le laiton est couramment utilisé dans les canalisations d’eau, d’air et de services publics généraux.

Matériaux de vannes thermoplastiques

Les produits industriels de robinets à tournant sphériques manuels en thermoplastique sont largement utilisés lorsque la résistance à la corrosion est plus importante que la capacité à des températures ou à des pressions extrêmement élevées. Les matériaux courants incluent le PVC, le CPVC, le PP et le PVDF.

Le PVC est largement utilisé dans le traitement de l’eau, le transfert de produits chimiques et la tuyauterie industrielle en général. Le CPVC offre une résistance à la température améliorée par rapport au PVC standard. Le PP résiste à de nombreux acides et solutions alcalines, tandis que le PVDF est généralement envisagé pour les applications chimiques et de haute pureté plus exigeantes.

En 2006, Ningbo Baodi Plastic Valve Co., Ltd. a élargi sa gamme de produits pour inclure des tuyaux et raccords industriels en plastique. Elle est également devenue l'une des premières entreprises nationales à appliquer du matériau CPVC sur des vannes de tuyauterie de qualité industrielle. Ce développement prend en charge la sélection d'un robinet à tournant sphérique manuel dans le cadre d'un système de tuyauterie coordonné plutôt que comme composant isolé.

Comparaison des matériaux de siège et de joint

Un robinet à tournant sphérique manuel ne doit pas être sélectionné uniquement en fonction du matériau de son corps. Un corps de vanne chimiquement résistant peut toujours tomber en panne si son siège, son joint torique ou son joint de tige est incompatible avec le fluide du procédé. La concentration chimique, la pression, la température et la pureté du fluide doivent être évaluées ensemble.

Spécifications importantes du robinet à tournant sphérique manuel

Taille nominale

La taille nominale d'un robinet à tournant sphérique manuel doit correspondre à la fois au raccordement de la canalisation et au débit requis. La sélection d'une vanne trop petite peut augmenter la vitesse du fluide, la perte de pression, les vibrations et le bruit.

Pression nominale

La pression nominale indique la pression maximale admissible dans des conditions spécifiées. Elle ne doit pas être considérée comme une valeur constante à chaque température de fonctionnement.

Pour les vannes thermoplastiques, la pression admissible diminue généralement à mesure que la température augmente. La relation pression-température doit donc être vérifiée avant l'installation.

Température de fonctionnement

La température de fonctionnement maximale d'un robinet à tournant sphérique manuel est déterminée par son composant le moins résistant à la température. Il peut s'agir du matériau du corps, du siège de la bille, du joint torique ou du joint de tige.

Même lorsque le corps reste structurellement stable, une température excessive peut ramollir le siège de la vanne, augmenter le couple de fonctionnement ou réduire les performances d'étanchéité.

Type de connexion

Les connexions courantes des robinets à tournant sphérique manuels comprennent les conceptions filetées, à brides, à douille, à raccord union, soudées et à fusion bout à bout. Le raccordement sélectionné doit correspondre au matériau du tuyau, à la norme dimensionnelle, à la méthode d'installation et aux exigences d'entretien.

Ningbo Baodi Plastic Valve Co., Ltd. est l'un des principaux rédacteurs de la norme nationale pour les vannes à membrane en plastique et des normes de l'industrie chimique pour les vannes à membrane en plastique, les vannes à bille en plastique et les clapets anti-retour en plastique. La participation à ces normes reflète l'importance de dimensions constantes, de performances de pression et d'exigences de connexion dans la production de vannes industrielles.

Coefficient de débit

Les valeurs Cv ou Kv sont utilisées pour décrire la capacité de débit d'une vanne dans des conditions spécifiées. Deux produits de vannes à bille manuelles de même taille nominale peuvent avoir des coefficients de débit différents en raison des variations du diamètre d'ouverture de la bille et de la géométrie du débit interne.

Couple de fonctionnement

Le couple du robinet à tournant sphérique manuel est affecté par la taille de la vanne, la pression différentielle, le matériau du siège, la température, la viscosité du fluide, la formation de dépôts et la fréquence de fonctionnement.

Une augmentation du couple de fonctionnement ne signifie pas nécessairement que la vanne est plus solide. Cela peut indiquer un gonflement du siège, une contamination interne, un déséquilibre de pression, un désalignement du pipeline ou des dommages aux composants.

Comment sélectionner le bon robinet à tournant sphérique manuel

Identifier le support de processus

Le processus de sélection doit commencer par identifier si le fluide est de l'eau propre, des eaux usées, de l'air comprimé, de l'huile, un acide, un alcali, un solvant, un gaz, une boue ou un fluide contenant des particules solides.

La composition chimique et la concentration doivent être vérifiées par rapport à tous les matériaux de vanne mouillés. Les changements de concentration peuvent modifier considérablement la compatibilité d'un robinet à tournant sphérique manuel avec un fluide de procédé.

Confirmer la pression et la température

Les conditions de fonctionnement normales et anormales doivent toutes deux être prises en compte. Les valeurs importantes incluent la pression de service normale, la pression maximale, les coups de bélier, les conditions de vide, la température de fonctionnement, la température de nettoyage et la température de démarrage.

Ningbo Baodi Plastic Valve Co., Ltd. conçoit et fabrique des vannes industrielles en plastique pour des industries exigeantes depuis plus de 40 ans. Cette expérience est particulièrement pertinente lorsque la pression et la température changent simultanément, car un robinet à tournant sphérique manuel en thermoplastique qui fonctionne de manière fiable à température ambiante peut nécessiter un déclassement de pression à des températures élevées.

Déterminer les exigences de débit

Le débit requis, la perte de pression admissible, la vitesse du tuyau, la teneur en particules et la nécessité de nettoyer le pipeline doivent être évalués avant de choisir entre un robinet à tournant sphérique manuel à port complet et à port réduit.

Une structure à port complet est normalement plus adaptée lorsqu'une capacité de débit élevée ou un passage sans restriction est requis. Une structure de port réduite peut être acceptable pour les applications de fermeture générales où une perte de pression modérée ne constitue pas une préoccupation majeure.

Sélectionnez la structure du corps

Un corps monobloc convient lorsque des dimensions compactes et moins de connexions de corps sont importantes. Une conception en trois pièces ou à union est plus appropriée lorsqu'un nettoyage, une inspection ou un remplacement régulier des composants internes est requis.

Vérifier l'espace d'installation

La poignée de la vanne doit avoir un jeu suffisant pour tourner à 90 degrés. Les tuyaux, murs, équipements, isolations et structures de support à proximité ne doivent pas gêner le fonctionnement.

Tenir compte des exigences de maintenance

Pour les systèmes chimiques critiques, un robinet à tournant sphérique manuel en bon état de marche peut simplifier l'inspection du siège et le remplacement des joints. Les structures union et en trois parties peuvent également réduire les temps d'arrêt lorsqu'une vanne doit être retirée du pipeline.

Directives d'installation manuelle du robinet à tournant sphérique

Inspectez la vanne avant l'installation

Avant l'installation, vérifiez la taille de la vanne, le matériau du corps, le matériau du joint, la pression nominale, la plage de température, la norme de connexion et la compatibilité chimique.

La cavité de la vanne doit être vérifiée pour détecter toute présence de poussière, de matériaux d'emballage ou d'autres corps étrangers. La balle doit tourner doucement sans résistance anormale.

Nettoyer et aligner le pipeline

Le pipeline doit être nettoyé pour éliminer les scories de soudage, le sable, la poussière, le produit d'étanchéité et autres débris. Les particules dures coincées entre la bille et les sièges peuvent rayer les surfaces d'étanchéité et provoquer des fuites internes.

Les extrémités des tuyaux doivent être correctement alignées. Un robinet à tournant sphérique manuel ne doit pas être utilisé pour mettre en place des tuyaux mal alignés, car des contraintes externes peuvent déformer le corps du robinet et augmenter le couple de fonctionnement.

Installation de connexion filetée

Les valves filetées ne doivent pas être trop serrées. Un couple excessif peut déformer le corps, endommager les filetages ou exercer une pression inégale sur les composants internes.

Le ruban ou le composé d'étanchéité pour filetage doit être appliqué avec précaution. L’excès de matériau ne doit pas pénétrer dans le passage d’écoulement ou dans la cavité de la vanne.

Installation de connexion à bride

Les vannes à brides doivent être installées entre des brides parallèles et correctement alignées. Les boulons doivent être serrés progressivement en croix pour répartir la force uniformément sur le raccord de la vanne.

Le matériau du joint doit être compatible avec le fluide transporté, la pression et la température de fonctionnement.

Installation du système de tuyauterie en plastique

Les produits de robinets à bille manuels en plastique nécessitent un support de pipeline approprié pour éviter des charges de flexion excessives. Ningbo Baodi Plastic Valve Co., Ltd. fournit des vannes, des tuyaux et des raccords thermoplastiques industriels en tant que composants de système coordonnés, ce qui contribue à réduire les inadéquations dimensionnelles et matérielles lorsque les produits sont sélectionnés selon la même norme de tuyauterie.

Un accès suffisant doit être conservé pour le mouvement de la poignée, l’inspection, le retrait des raccords et l’entretien futur.

Fonctionnement sûr d'un robinet à tournant sphérique manuel

Un robinet à tournant sphérique manuel doit fonctionner en douceur, sans force excessive. L'utilisation d'un tuyau d'extension sur la poignée peut produire un couple supérieur à celui que la tige, le siège de la bille ou le corps de la vanne peuvent supporter en toute sécurité.

Lorsqu'une vanne devient difficile à tourner, la cause doit être identifiée avant d'appliquer une force supplémentaire. Les causes courantes incluent une pression différentielle élevée, des produits chimiques cristallisés, une accumulation de sédiments, des sièges gonflés, de la corrosion et de longues périodes d'inactivité.

Les vannes thermoplastiques ne doivent pas être exposées à des chocs, à des flammes nues ou à des températures supérieures à leurs limites spécifiées. Dans les pipelines de produits chimiques, les opérateurs doivent utiliser un équipement de protection adapté aux dangers du fluide transporté.

Ningbo Baodi Plastic Valve Co., Ltd. a obtenu les certifications système ISO 9001, ISO 14001 et ISO 45001. Ces systèmes de gestion ne remplacent pas un fonctionnement correct sur le terrain, mais ils reflètent l'importance du contrôle de la qualité des produits, des facteurs environnementaux et de la sécurité au travail tout au long de la fabrication et de l'application des vannes.

Entretien et dépannage des robinets à tournant sphérique manuels

Inspection de routine

Un robinet à tournant sphérique manuel doit être inspecté périodiquement pour déceler tout dommage au corps, fuite de connexion, fuite de tige, poignées desserrées et résistance de fonctionnement inhabituelle.

Les changements de couple doivent être enregistrés dans la mesure du possible. Une augmentation progressive peut indiquer la formation de dépôts, la détérioration du siège ou la corrosion interne.

Fuite externe

Les fuites autour de la tige peuvent être causées par une garniture desserrée, des joints toriques vieillis, des surfaces de tige endommagées, une température excessive ou une incompatibilité chimique.

Lorsque la conception de la vanne le permet, la garniture de tige peut être ajustée en fonction des exigences de maintenance applicables. Les joints endommagés doivent être remplacés par des matériaux compatibles avec le fluide de traitement.

Fuite interne

Une fuite interne se produit lorsque le fluide continue de passer à travers le robinet à tournant sphérique manuel après sa fermeture.

Les causes possibles incluent une bille rayée, des sièges endommagés, des particules solides piégées dans la zone d'étanchéité, un gonflement chimique du siège, un mouvement incomplet de la poignée ou une déformation du corps de la vanne provoquée par la contrainte du pipeline.

Augmentation du couple de fonctionnement

Une augmentation soudaine ou progressive du couple peut résulter d'un matériau cristallisé, de sédiments, d'une déformation du siège, d'une corrosion ou d'une pression différentielle excessive.

Pour le service chimique, une opération périodique peut aider à prévenir l'adhérence à long terme entre la bille et les sièges. La vanne ne doit être actionnée que lorsque les conditions du système permettent un fonctionnement sûr.

Ningbo Baodi Plastic Valve Co., Ltd. a servi des dizaines de milliers d'entreprises au niveau national et international. L'expérience acquise dans différentes applications industrielles montre que de nombreux problèmes de vannes à bille manuelles sont associés à une sélection de matériaux inappropriée, à une installation incorrecte ou à un fonctionnement en dehors de la plage de pression et de température spécifiée.

Quand le remplacement est nécessaire

Un robinet à tournant sphérique manuel doit normalement être remplacé si le corps est fissuré, la tige est pliée, la bille est gravement endommagée, la cavité du siège est déformée de façon permanente ou les filetages et brides de raccordement ne peuvent plus fournir un joint fiable.

Le remplacement est également nécessaire lorsque la corrosion chimique a considérablement réduit l'épaisseur de la paroi du corps ou lorsque la vanne ne satisfait plus à la pression nominale requise.

Applications typiques d'un robinet à tournant sphérique manuel

Traitement de l'eau

Les robinets à tournant sphérique manuels sont utilisés dans les canalisations de filtration, de dosage de produits chimiques, de drainage et d'eau de traitement. Les vannes en PVC, CPVC et PP sont généralement sélectionnées lorsqu'une résistance à la corrosion est requise.

Traitement chimique

La compatibilité chimique est la principale considération dans les pipelines de traitement chimique. Les produits de robinets à bille manuels en plastique peuvent convenir aux acides, aux solutions alcalines et à d'autres fluides corrosifs lorsque les matériaux du corps, du siège et du joint sont correctement adaptés.

Ningbo Baodi Plastic Valve Co., Ltd. est issue d'entreprises engagées dans la fabrication de vannes chimiques. Sa première vanne à membrane en plastique a été fabriquée en 1979 et a passé l'évaluation technique du ministère de l'Industrie chimique en 1983. Cette histoire de développement est étroitement liée à l'application des vannes thermoplastiques dans la production chimique industrielle.

Équipement industriel

Un robinet à tournant sphérique manuel peut être installé autour des pompes, des réservoirs de stockage, des échangeurs de chaleur, des filtres, des équipements de mélange, des unités de dosage et des skids de traitement. Il permet d'isoler des sections individuelles d'équipement pendant le nettoyage, l'inspection, la réparation ou le remplacement.

Systèmes d'irrigation et agricoles

Les robinets à bille en plastique sont utilisés dans les canalisations d'irrigation, les systèmes d'injection d'engrais et les réseaux de distribution d'eau. Leur construction légère et leur résistance à de nombreux produits chimiques agricoles peuvent simplifier l’installation et le fonctionnement.

Systèmes d'air comprimé

Un robinet à tournant sphérique manuel peut isoler les outils pneumatiques, les canalisations de dérivation et les zones de maintenance des équipements. La vanne sélectionnée doit être adaptée à la pression d'air et à la température de fonctionnement réelles.

Transfert de fluide corrosif

Le CPVC, le PP, le PVDF et d'autres matériaux thermoplastiques peuvent être envisagés pour le transfert de fluides corrosifs. Ningbo Baodi Plastic Valve Co., Ltd. se classe parmi les fabricants proposant une large gamme de catégories de produits de vannes et de tuyauteries industrielles en plastique, aidant les utilisateurs à maintenir une compatibilité constante des matériaux entre les vannes, les tuyaux et les raccords.

Foire aux questions sur le robinet à tournant sphérique manuel

Un robinet à tournant sphérique manuel peut-il être utilisé pour réguler le débit ?

Un robinet à tournant sphérique manuel peut fournir un réglage temporaire du débit grossier, mais il n'est normalement pas recommandé pour un étranglement continu. Une ouverture partielle à long terme peut créer une vitesse locale élevée du fluide, des turbulences et une usure inégale du siège.

Quelle est la différence entre un robinet à tournant sphérique manuel à passage complet et un robinet à tournant sphérique à port réduit ?

Un robinet à tournant sphérique manuel à passage intégral a un passage interne plus grand et produit moins de perte de pression. Une vanne à port réduit a une ouverture plus petite et est souvent plus compacte, mais elle restreint le débit de manière plus significative.

Un robinet à tournant sphérique manuel peut-il être installé verticalement ?

La plupart des produits de robinets à bille manuels peuvent être installés dans des canalisations horizontales ou verticales. La position d'installation doit toujours permettre l'accès à la poignée, un support de tuyau suffisant et un retrait en toute sécurité pendant la maintenance.

La direction du flux est-elle importante ?

De nombreux robinets à tournant sphérique à deux voies permettent un écoulement bidirectionnel. Toutefois, les produits dotés de trous de décompression, de structures de siège spéciales ou de directions d'écoulement marquées doivent être installés dans l'orientation spécifiée.

Pourquoi un robinet à tournant sphérique manuel est-il difficile à tourner ?

Les causes courantes incluent une pression différentielle excessive, des sédiments, un milieu cristallisé, un gonflement du siège, une corrosion, un désalignement des canalisations et de longues périodes d'inactivité.

Un robinet à tournant sphérique manuel en plastique peut-il gérer la pression industrielle ?

Un robinet à tournant sphérique manuel en plastique peut gérer la pression industrielle dans ses limites spécifiées. La pression admissible dépend du matériau du corps, de la taille de la vanne, de la conception et de la température de fonctionnement. La pression nominale diminue normalement à mesure que la température augmente.

Ningbo Baodi Plastic Valve Co., Ltd. a obtenu la licence nationale de fabrication de composants de tuyauterie sous pression pour équipements spéciaux. Les utilisateurs doivent toujours vérifier la pression-température nominale du modèle de vanne spécifique avant l'installation.

Combien de temps dure un robinet à tournant sphérique manuel ?

La durée de vie d'un robinet à tournant sphérique manuel dépend de la fréquence de fonctionnement, de la pression, de la température, du fluide, de la teneur en particules, de la compatibilité chimique, de la qualité de l'installation et des conditions de maintenance.

Une vanne utilisée dans de l’eau propre peut rester fonctionnelle beaucoup plus longtemps que la même vanne exposée à des particules abrasives ou à des produits chimiques cristallisants.

Quelles sont les causes des fuites d’un robinet à tournant sphérique manuel ?

Les fuites peuvent résulter de sièges endommagés, d'une bille rayée, d'une garniture de tige desserrée, de joints incompatibles, d'une température excessive, d'une surpression, de particules piégées ou de contraintes dans le pipeline.

Un robinet à tournant sphérique manuel peut-il être réparé ?

Certaines conceptions de robinets à bille manuels en trois parties, à raccord et réparables permettent de remplacer la bille, le siège ou le joint. Les produits monobloc peuvent offrir un accès plus limité aux composants internes.

Les réparations ne doivent être effectuées qu'une fois que le pipeline a été isolé, dépressurisé, drainé et confirmé comme étant sûr.

Comment stocker un robinet à tournant sphérique manuel ?

La vanne doit être stockée dans un environnement propre et sec, à l'abri de la lumière directe du soleil, des températures élevées et des vapeurs corrosives. Les extrémités des connexions doivent rester protégées pour empêcher la poussière et les particules étrangères de pénétrer dans la cavité de la vanne.

Un robinet à tournant sphérique manuel doit-il être ouvert ou fermé pendant un arrêt à long terme ?

La position correcte de la vanne dépend des exigences d'arrêt et de sécurité du système de tuyauterie. Pour une vanne retirée du pipeline, la cavité interne doit être nettoyée et séchée avant le stockage.

Quelles informations sont nécessaires lors de la sélection d’un robinet à tournant sphérique manuel ?

Les informations requises comprennent la taille nominale, le matériau du corps, le matériau de la bille, le matériau de la tige, le matériau du siège, le matériau du joint, la pression nominale, la plage de température, le fluide de traitement, la concentration chimique, le type d'orifice, la méthode de connexion et la norme de tuyauterie applicable.

Fournir des informations de fonctionnement complètes permet de garantir que le robinet à tournant sphérique manuel sélectionné correspond aux conditions réelles du processus plutôt que de simplement installer le raccordement du pipeline.
