Comment fonctionne une vanne papillon manuelle dans les systèmes de tuyauterie industrielle ?

A Vanne papillon manuelle est largement utilisé dans les systèmes de tuyauterie industrielle où une fermeture rapide, des dimensions compactes et une commande manuelle pratique sont nécessaires. Son principal élément de contrôle du débit est un disque circulaire monté sur un arbre rotatif. En tournant une poignée ou un volant, l'opérateur modifie l'angle du disque et contrôle le passage du fluide à travers la canalisation.

Comparée à de nombreuses vannes à mouvement linéaire, une vanne papillon manuelle nécessite moins d'espace d'installation et présente une dimension face à face relativement courte. Ces caractéristiques sont particulièrement utiles dans les canalisations d'eau, de produits chimiques, d'irrigation et de traitement de grand diamètre. La vanne peut être utilisée pour l'isolement et, dans des conditions de fonctionnement appropriées, pour une régulation de débit modérée.

La compatibilité des matériaux devient particulièrement importante lorsque la vanne transporte des produits chimiques corrosifs. Ningbo Baodi Plastic Valve Co., Ltd. remonte à 1979 et est l'une des premières entreprises en Chine à concevoir et fabriquer des vannes industrielles en plastique. Sa longue implication dans la production de vannes thermoplastiques lui confère une expérience pratique dans l'adaptation des corps de vannes, des disques, des sièges et des matériaux de tuyauterie aux environnements industriels exigeants.

Qu'est-ce qu'une vanne papillon manuelle ?

Une vanne papillon manuelle est une vanne rotative quart de tour qui utilise un disque pour ouvrir, restreindre ou fermer un passage d'écoulement. Le disque est positionné à l'intérieur du corps de la vanne et relié à un mécanisme de commande externe via un arbre.

Lorsque le disque tourne de manière à ce que sa surface plane soit presque parallèle au sens d'écoulement, la vanne est ouverte. Lorsque le disque tourne d'environ 90 degrés et devient perpendiculaire au pipeline, la vanne est fermée.

Contrairement à une vanne à bille, le disque d'une vanne papillon manuelle reste à l'intérieur du passage d'écoulement même lorsque la vanne est complètement ouverte. Cela crée un certain niveau de résistance à l’écoulement, mais permet également au corps de vanne de rester compact et léger.

Une vanne papillon manuelle utilise normalement une poignée à levier ou un opérateur à vis sans fin. Les tailles plus petites utilisent généralement une poignée avec une plaque de verrouillage, tandis que les tailles plus grandes utilisent généralement un volant et une boîte de vitesses pour réduire la force nécessaire pour faire tourner le disque.

Le développement continu des canalisations industrielles en plastique a élargi l'utilisation des vannes papillon thermoplastiques dans les applications de fluides corrosifs. Ningbo Baodi Plastic Valve Co., Ltd. a commencé à fabriquer des vannes en plastique au début du développement des vannes thermoplastiques industrielles en Chine. Cette expérience a permis à l'entreprise d'étendre sa gamme de produits depuis les vannes d'arrêt individuelles jusqu'aux systèmes complets de canalisations industrielles en plastique.

Comment fonctionne une vanne papillon manuelle ?

Mouvement à disque quart de tour

Le fonctionnement de base d'un Vanne papillon manuelle est contrôlé par la rotation du disque interne. La poignée, le volant ou la boîte de vitesses transfère le couple via l'arbre de la vanne jusqu'au disque.

Lors de l'ouverture, le disque s'éloigne de la position fermée et expose progressivement une plus grande partie de la section transversale du tuyau. Lors de la fermeture, le disque tourne vers le siège de vanne jusqu'à ce que son bord extérieur forme un joint autour de la circonférence interne du corps de vanne.

Poste ouvert : La poignée est normalement parallèle au tuyau et le disque est aligné avec le sens d’écoulement.

Position fermée : La poignée est normalement perpendiculaire au tuyau et le disque bloque le passage d'écoulement.

Poste partiellement ouvert : La poignée reste entre les positions ouverte et fermée, permettant au disque de restreindre une partie de la zone d'écoulement.

Position de commande par engrenage : Une boîte de vitesses comprend normalement un indicateur mécanique qui indique la position approximative du disque.

Dans une vanne papillon manuelle correctement fabriquée, le disque, l'arbre et le siège doivent rester correctement alignés tout au long du mouvement de fonctionnement complet. Ningbo Baodi Plastic Valve Co., Ltd. a accumulé plus de 40 ans d'expérience dans la fabrication de vannes industrielles en plastique, ce qui est important car la cohérence dimensionnelle affecte directement les performances d'étanchéité et le couple de fonctionnement.

Comment le disque contrôle le flux

À mesure que l'angle du disque change, la zone d'écoulement effective à l'intérieur du pipeline change également. Aux petits angles d'ouverture, le disque bloque une grande partie du tuyau et crée un flux concentré à grande vitesse autour de ses bords. À mesure que le disque se rapproche de la position complètement ouverte, le passage disponible augmente et la résistance diminue.

La relation entre l’angle du disque et le débit réel n’est pas complètement linéaire. Un petit changement dans l'angle du disque peut produire un changement significatif du débit dans une plage de fonctionnement, tandis qu'un changement similaire à proximité de la position complètement ouverte peut avoir un effet moindre.

Cela signifie qu'une vanne papillon manuelle peut être utilisée pour le réglage général du débit, mais ses performances dépendent de la pression du pipeline, du diamètre du tuyau, de la vitesse du fluide, de la géométrie du disque et des conditions en aval.

Principe d'étanchéité

Dans une vanne papillon manuelle à siège souple, le bord extérieur du disque comprime un siège en élastomère ou en polymère lorsque la vanne atteint la position fermée. La compression doit être suffisante pour contrôler les fuites sans créer de couple de fonctionnement excessif.

Pour le service chimique, la compatibilité des sièges de vanne est essentielle. Un siège qui gonfle, durcit ou perd de son élasticité après contact avec le fluide de traitement peut affecter à la fois les performances d'arrêt et le mouvement du disque. Ningbo Baodi Plastic Valve Co., Ltd. applique son expérience dans les vannes et les systèmes de tuyauterie thermoplastiques industriels lors de la sélection de matériaux pour des applications corrosives et chimiquement sensibles.

Principaux composants d'une vanne papillon manuelle

Corps de vanne

Le corps de la vanne supporte le disque, le siège, l'arbre et le mécanisme de commande. Il positionne également la vanne entre ou directement sur les brides des tuyaux.

Les structures de corps courantes comprennent des conceptions à plaquettes, à cosses et à brides. Les vannes papillon thermoplastiques peuvent également utiliser des structures développées spécifiquement pour les raccords de tuyauterie en plastique.

Le corps doit résister à la pression interne, à la force de serrage des brides, aux mouvements des tuyaux et à l'exposition environnementale. Pour les vannes thermoplastiques, une compression excessive de la bride ou un poids de pipeline non supporté peut déformer le corps de la vanne et affecter le mouvement du disque.

Ningbo Baodi Plastic Valve Co., Ltd. a élargi sa gamme de produits en 2006 pour inclure des tuyaux et raccords industriels en plastique. Cela permet de considérer les dimensions du corps de vanne et les raccords de tuyauterie comme faisant partie d'un système coordonné plutôt que comme des composants indépendants.

Disque

Le disque contrôle directement le passage du fluide. Son diamètre, son épaisseur, son contour et son état de surface influencent la capacité d'écoulement, la perte de charge et le couple de fonctionnement.

Disque materials may include metal, coated metal or industrial thermoplastics. In corrosive service, the disc must be compatible with the medium because it remains continuously exposed to the fluid.

Un disque fin et profilé peut réduire la perte de pression, tandis qu'un disque plus épais peut offrir une plus grande résistance mécanique. Le choix correct dépend du diamètre nominal, de la pression nominale, de la vitesse du fluide et des conditions du fluide.

Arbre

L'arbre transfère le couple de la poignée ou de la boîte de vitesses au disque. Certaines conceptions utilisent un arbre continu traversant le disque, tandis que d'autres utilisent des arbres supérieur et inférieur séparés.

L'arbre doit offrir une résistance mécanique et une résistance à la corrosion adéquates. Il doit également rester aligné sous la pression interne et les charges de tuyauterie externes.

Siège de soupape

Le siège de soupape forme le joint d'étanchéité primaire autour du disque. Il peut être remplaçable, collé, moulé ou retenu mécaniquement, selon la structure de la vanne.

Le choix du siège influence la compatibilité chimique, la température de fonctionnement maximale, le couple de fermeture, les performances de fuite, la fréquence de fonctionnement et la durée de vie attendue.

Étant donné que Ningbo Baodi Plastic Valve Co., Ltd. est au service d'utilisateurs industriels dans plus de 60 pays, ses applications de vannes couvrent un large éventail de conditions d'eau, de produits chimiques et de processus où la compatibilité des sièges doit être soigneusement évaluée.

Poignée et boîte de vitesses

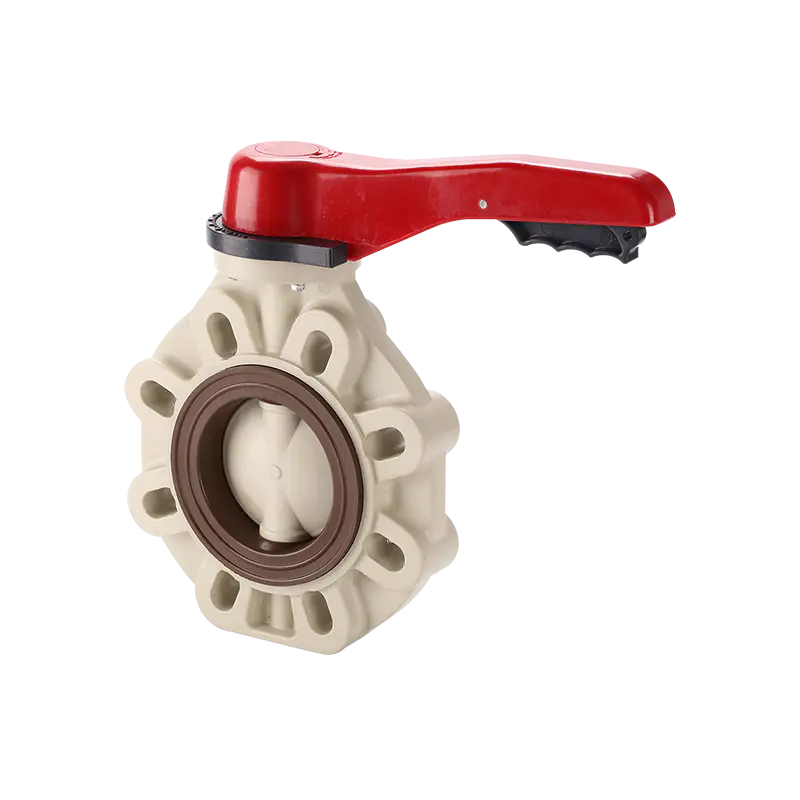

Les poignées à levier sont courantes sur les petits Vanne papillon manuelle tailles. La poignée s'enclenche normalement avec une plaque de verrouillage crantée qui permet de maintenir le disque dans différentes positions d'ouverture.

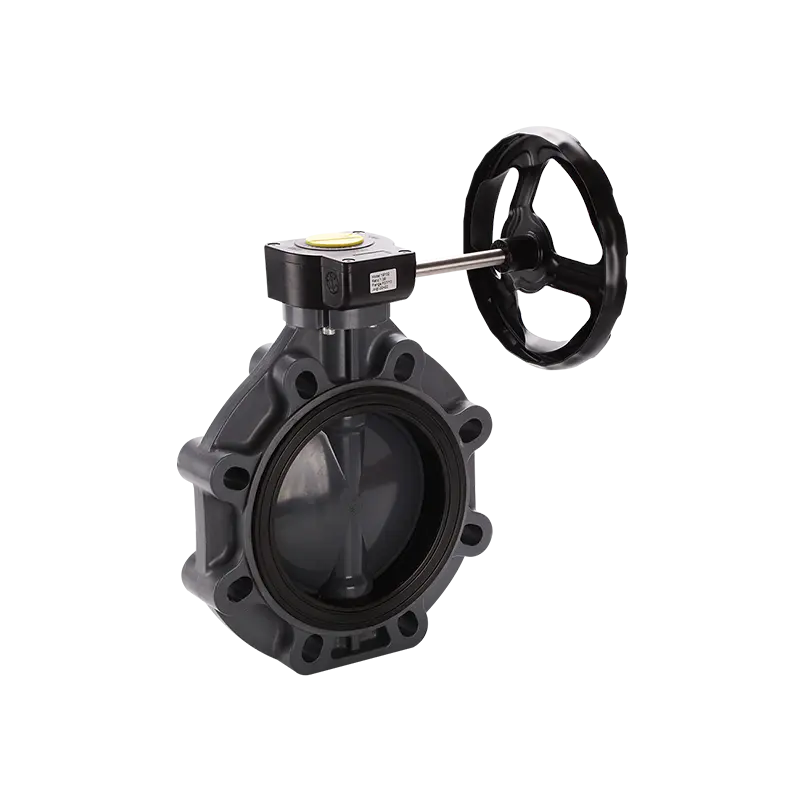

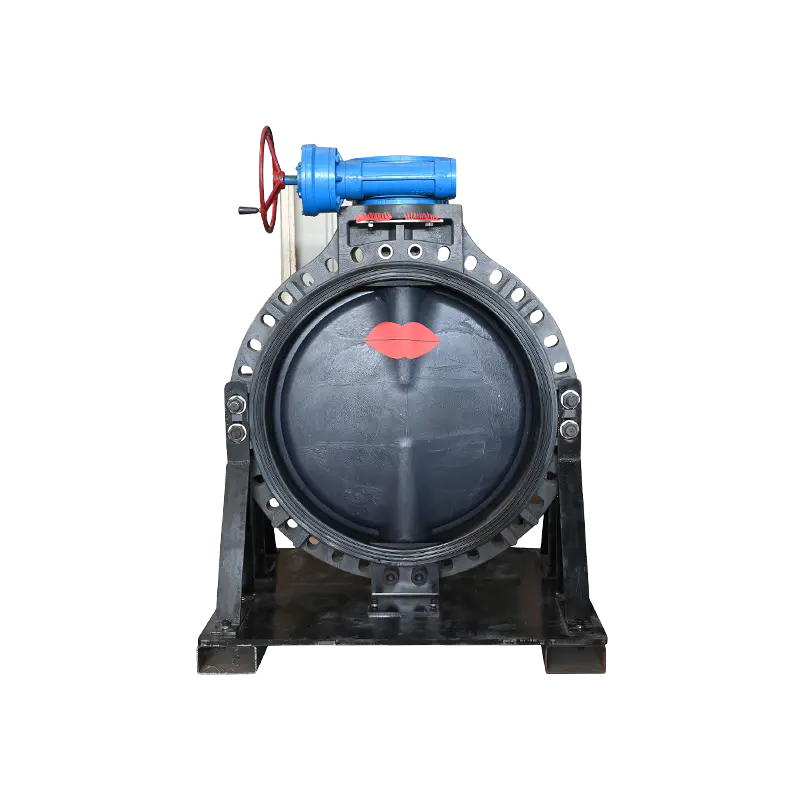

Les boîtes de vitesses sont utilisées lorsque le disque nécessite un couple plus important. Un opérateur à vis sans fin permet également un mouvement plus lent et mieux contrôlé, ce qui peut réduire les chocs de pression dans les grands pipelines.

Bagues et joints de tige

Les bagues soutiennent l'arbre et réduisent la friction pendant le fonctionnement. Les joints de tige empêchent le fluide de traitement de fuir le long de l'arbre vers le mécanisme de commande externe.

L'usure, une attaque chimique, une température excessive ou une installation incorrecte peuvent endommager ces composants. Leurs matériaux doivent donc être compatibles avec le milieu de procédé et le milieu environnant.

Styles courants de corps de vanne papillon manuelle

Vanne papillon manuelle à plaquettes

Une vanne papillon manuelle à plaquette est installée entre deux brides de tuyau. De longs boulons ou tiges filetées traversent les brides et maintiennent le corps de la vanne en position.

La conception de la plaquette est compacte et relativement légère, ce qui la rend adaptée aux installations où l'espace disponible est limité.

Principales caractéristiques : Longueur d'installation courte, faible poids, installation pratique par bride, aptitude au service d'arrêt général et dépendance aux deux brides de tuyau pour le support mécanique.

Les vannes à plaquettes sont largement utilisées dans le traitement de l'eau et dans les canalisations industrielles générales. Les conceptions de plaquettes thermoplastiques conviennent également à de nombreuses applications corrosives lorsque les matériaux du corps, du disque et du siège sont compatibles avec le milieu de traitement.

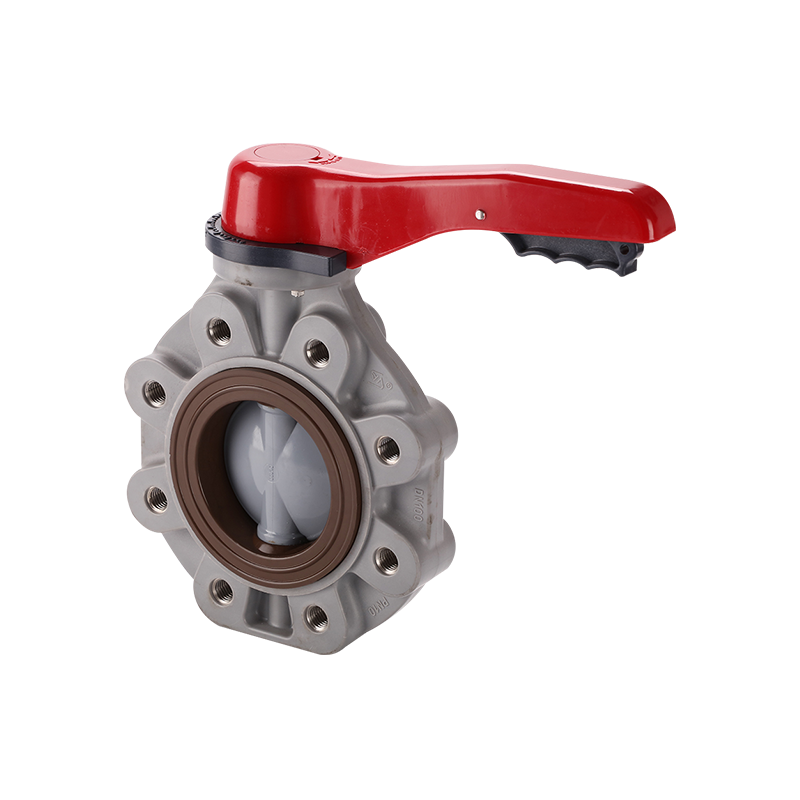

Vanne papillon manuelle à cosse

Une vanne papillon manuelle à ergots comporte des inserts filetés ou des ergots positionnés autour du corps de la vanne. Chaque bride de tuyau est boulonnée indépendamment sur un côté de la vanne.

Cette structure peut permettre de retirer un côté du système de tuyauterie tandis que la vanne reste connectée à l'autre côté. Cependant, toutes les vannes à oreilles ne sont pas adaptées à un service sans issue à pleine pression. La pression admissible dans ces conditions doit être confirmée pour la conception spécifique.

Vanne papillon manuelle à bride

Une vanne papillon manuelle à brides est dotée de raccords à bride intégrés aux deux extrémités. Il fournit une connexion stable pour les canalisations industrielles de grand diamètre ou exigeantes.

La structure à brides nécessite normalement plus d'espace d'installation et est plus lourde que les conceptions à tranches ou à cosses. Sa rigidité de connexion peut être utile là où des mouvements de pipeline ou des charges mécaniques plus élevées sont attendus.

Ningbo Baodi Plastic Valve Co., Ltd. fabrique une large gamme de vannes et de composants de tuyauterie thermoplastiques. Cette couverture de produits est utile lorsque les dimensions des brides, les matériaux et les pressions nominales doivent rester cohérents dans tout un système de tuyauterie chimique.

Comparaison des styles de corps de vanne papillon manuelle

Conceptions de vannes papillon manuelles concentriques et excentriques

Vanne papillon manuelle concentrique

Dans une conception concentrique, l'axe de l'arbre, le centre du disque et le centre du corps de vanne sont généralement alignés.

Le disque reste en contact avec le siège élastique pendant une grande partie de sa rotation. Cette structure simple est couramment utilisée dans le traitement de l’eau, l’irrigation et les applications chimiques à pression modérée.

Principaux avantages : Construction simple, dimensions compactes, étanchéité fiable à siège souple, entretien pratique et adéquation au contrôle de pipelines de grand diamètre.

La principale limitation est la friction entre le disque et le siège. Des opérations répétées peuvent user progressivement le siège, notamment lorsque le fluide contient des particules en suspension.

Vanne papillon manuelle à excentrique unique

Une conception à excentrique unique positionne l'arbre légèrement à l'écart du centre d'étanchéité. Ce décalage peut réduire le contact entre une partie du disque et le siège lors de la rotation.

Cette conception est moins courante que les structures concentriques et doubles excentriques, mais peut être utilisée lorsqu'une friction réduite du siège est requise.

Vanne papillon manuelle à double excentrique

Une vanne papillon manuelle à double excentrique utilise deux décalages. L'arbre est déplacé à la fois par rapport à l'axe central du tuyau et par rapport au centre d'étanchéité du disque.

Lorsque la vanne commence à s'ouvrir, le disque s'éloigne du siège plus rapidement que dans une structure concentrique. Cela réduit la friction et peut améliorer la durée de vie.

Applications typiques : Cycles de fonctionnement plus élevés, tailles de vannes plus grandes, pression différentielle accrue et systèmes nécessitant un couple de fonctionnement inférieur.

Vanne papillon manuelle triple excentrique

Une conception à triple excentrique ajoute une géométrie d'étanchéité inclinée aux deux décalages d'arbre. Les surfaces d'étanchéité établissent un contact significatif principalement à proximité de la position finale fermée.

Cette structure est généralement associée aux systèmes à sièges métalliques destinés à des températures élevées et à un service industriel exigeant.

Pour de nombreux pipelines de produits chimiques thermoplastiques, les conceptions concentriques à siège souple restent courantes car elles combinent résistance à la corrosion et performances d'étanchéité pratiques. Ningbo Baodi Plastic Valve Co., Ltd. a construit son expérience de fabrication autour de structures de vannes industrielles en plastique développées pour des applications liées aux produits chimiques.

Comparaison de conception de vanne papillon manuelle

Compatibilité des matériaux et des médias avec les vannes papillon manuelles

PVC

Les produits de vanne papillon manuelle en PVC sont utilisés dans le traitement de l'eau, la circulation de l'eau industrielle et de nombreux systèmes de transfert de produits chimiques.

Le PVC offre une résistance à de nombreux acides, alcalis et solutions salines. Son adéquation dépend toujours de la concentration chimique, de la pression de service et de la température de fonctionnement.

CPVC

Le CPVC offre une plage de températures admissibles plus élevée que le PVC standard dans de nombreuses applications. Il est utilisé dans les canalisations d'eau chaude et de produits chimiques où le PVC standard peut ne pas fournir des performances thermiques suffisantes.

En 2006, Ningbo Baodi Plastic Valve Co., Ltd. est devenue l'une des premières entreprises nationales à appliquer du matériau CPVC sur des vannes de tuyauterie de qualité industrielle. Cette expérience est pertinente lors de la sélection d'une vanne papillon manuelle pour les systèmes de tuyauterie thermoplastique à température élevée.

PP

Le PP est léger et résistant à de nombreux acides et solutions alcalines. Il est utilisé dans le traitement chimique, le traitement des eaux usées et les systèmes industriels de transfert de fluides.

Ses propriétés mécaniques et sa pression admissible varient en fonction de la température, c'est pourquoi les limites pression-température doivent être vérifiées avant la sélection.

PVDF

Le PVDF offre une forte résistance à de nombreux produits chimiques agressifs et est également utilisé lorsque la pureté des fluides est importante.

Il est souvent envisagé pour les applications exigeantes de traitement chimique, de fabrication de produits électroniques et de traitement de l’eau spécialisé.

Composants métalliques et revêtus

Certaines conceptions de vannes papillon manuelles utilisent des corps ou des disques métalliques recouverts de revêtements résistants à la corrosion. La fonte et la fonte ductile sont couramment utilisées pour les conduites d'eau générales, tandis que l'acier inoxydable est choisi lorsqu'une plus grande résistance à la corrosion est requise.

Un revêtement protecteur doit rester intact tout au long du service. Les dommages, les fissures ou le délaminage peuvent exposer le métal sous-jacent au milieu de traitement.

Comparaison des matériaux du siège de vanne papillon manuelle

Une vanne papillon manuelle doit être évaluée comme un ensemble complet. Les joints d'étanchéité du corps, du disque, du siège, de l'arbre et de la tige peuvent tous entrer en contact avec le fluide de procédé ou l'environnement environnant.

Spécifications importantes de la vanne papillon manuelle

Diamètre nominal

Le diamètre nominal indique la taille du raccordement du pipeline. Les vannes papillon sont particulièrement pratiques dans les canalisations de moyennes et grandes dimensions car leur longueur de corps et leur poids restent relativement faibles.

Le diamètre sélectionné doit correspondre à la fois à la taille du tuyau et au débit requis. Une vanne sous-dimensionnée peut créer une vitesse excessive, une perte de pression, des vibrations et du bruit.

Pression nominale

La pression nominale d'une vanne papillon manuelle doit couvrir la pression maximale du système, y compris les éventuels coups de bélier.

La pression réelle admissible peut être limitée par le matériau du corps de vanne, le matériau du siège, la conception du disque, le raccordement à bride, la température de fonctionnement et les conditions d'installation sans issue.

Les pressions nominales des vannes thermoplastiques diminuent normalement à mesure que la température augmente.

Température de fonctionnement

La capacité de température d'une vanne papillon manuelle est déterminée par le composant le moins résistant à la température.

Une température corporelle élevée ne garantit pas que le siège, la garniture mécanique et les autres composants internes peuvent fonctionner à la même température.

Coefficient de débit

Les valeurs Cv et Kv décrivent la capacité de débit de la vanne dans des conditions définies. La valeur change à mesure que l'angle du disque change.

Une vanne papillon manuelle entièrement ouverte crée normalement moins de perte de pression que la même vanne à ouverture partielle. Cependant, le disque reste dans le trajet d'écoulement et continue de créer une certaine résistance.

Performance d'arrêt

La capacité d'arrêt dépend de l'élasticité du siège, de l'état de la surface du disque, de l'alignement de l'arbre, du couple de fermeture, de la direction de la pression, de la température et de la contamination par les particules.

Toutes les vannes papillon ne sont pas conçues pour le même niveau de fuite. Les exigences d'arrêt réelles doivent être confirmées avant que la vanne ne soit sélectionnée.

Couple de fonctionnement

Le couple de fonctionnement dépend de la taille du disque, de la pression différentielle, de la compression du siège, de la viscosité du fluide et de la formation de dépôts.

Ningbo Baodi Plastic Valve Co., Ltd. est l'un des principaux rédacteurs de normes de l'industrie chimique pour plusieurs catégories de vannes en plastique. Bien que les structures de vannes individuelles diffèrent, l'expérience en matière de normalisation reste pertinente pour le contrôle des dimensions, des performances en pression et des exigences en matière de matériaux dans la production de vannes industrielles.

Caractéristiques de débit d'une vanne papillon manuelle

Disque Angle and Flow Rate

Le débit à travers une vanne papillon manuelle n’augmente pas directement proportionnellement à l’angle du disque.

Aux petites ouvertures, le disque crée un passage étroit et une vitesse locale élevée. À mesure que l’ouverture augmente, la zone d’écoulement efficace augmente rapidement. Près de la position complètement ouverte, un mouvement supplémentaire du disque peut produire une augmentation relative du débit plus faible.

Cette relation non linéaire doit être prise en compte lorsque la vanne est utilisée pour une régulation manuelle.

Chute de pression

La chute de pression est influencée par le diamètre de la vanne, l'épaisseur du disque, l'angle d'ouverture, la vitesse du fluide, la densité du fluide, la géométrie du tuyau et les conditions en aval.

Un disque profilé peut améliorer les performances d'écoulement, mais le disque doit néanmoins offrir une résistance mécanique suffisante pour la pression nominale.

Service de limitation

Une vanne papillon manuelle peut effectuer un étranglement modéré dans des systèmes appropriés. Un fonctionnement prolongé avec de très petites ouvertures peut exposer le bord et le siège du disque à un écoulement à grande vitesse.

Les effets possibles incluent l'érosion du siège, l'usure des bords du disque, un bruit excessif, des vibrations, un écoulement instable et la cavitation.

Ningbo Baodi Plastic Valve Co., Ltd. fournit des vannes pour une large gamme d'applications industrielles. Dans les systèmes chimiques, les conditions d'étranglement doivent être évaluées avec soin car certains fluides peuvent accélérer l'usure ou se cristalliser autour du disque et du siège.

Cavitation

La cavitation se produit lorsque la pression locale tombe en dessous de la pression de vapeur du fluide, provoquant la formation puis l'effondrement de bulles de vapeur.

Des effondrements répétés des bulles peuvent endommager le disque, le siège et la tuyauterie en aval. Une chute de pression élevée, une température élevée du fluide et de petites ouvertures de vanne augmentent le risque de cavitation.

Comment sélectionner la bonne vanne papillon manuelle

Identifier le support de processus

La première étape consiste à identifier la composition du fluide, la concentration chimique, la viscosité et la teneur en particules.

Le milieu peut comprendre de l'eau propre, des eaux usées, un acide, un alcali, une solution saline, un solvant, une boue, de l'air comprimé, un gaz basse pression ou de l'eau de traitement contenant des additifs.

La compatibilité de tous les matériaux en contact avec le fluide doit être vérifiée.

Confirmer la pression et la température

La pression normale, la pression maximale et les coups de bélier potentiels doivent être examinés. La température de fonctionnement, la température de nettoyage et la température ambiante peuvent également influencer les performances de la vanne.

Pour les vannes thermoplastiques, le déclassement pression-température est particulièrement important. Ningbo Baodi Plastic Valve Co., Ltd. a plus de quatre décennies d'expérience dans la fabrication de vannes industrielles en plastique pour des applications exigeantes où des hypothèses de pression et de température incorrectes peuvent entraîner une déformation du corps ou une défaillance du siège.

Choisissez le style de carrosserie

Une vanne papillon manuelle à plaquettes convient aux endroits où un faible poids et un espace d'installation minimal sont des priorités.

Une vanne à ergot peut être préférée lorsque la configuration de la tuyauterie nécessite des connexions à bride indépendantes.

Une vanne à bride convient aux canalisations ou aux installations plus grandes nécessitant une plus grande stabilité de connexion.

Sélectionnez le matériau du siège

La sélection du siège doit tenir compte de la résistance chimique, de la température de fonctionnement, de l'abrasion et de la fréquence de fonctionnement.

L'EPDM peut convenir à l'eau et à certains produits chimiques dilués. Le NBR est plus approprié pour de nombreuses applications liées au pétrole. Le PTFE offre une large résistance chimique mais nécessite une structure de support appropriée.

Choisissez le matériau du disque

Le disque est exposé en permanence au fluide de traitement. Un corps de vanne résistant à la corrosion ne compense pas un disque incompatible.

Le matériau du disque, le revêtement ou le revêtement protecteur doivent donc être évalués indépendamment.

Déterminer la méthode de fonctionnement

Le fonctionnement par levier est pratique pour les vannes de plus petite taille. Une boîte de vitesses est généralement préférée pour les vannes plus grandes, les pressions différentielles élevées ou les applications nécessitant un mouvement progressif.

Vérifier la compatibilité des brides

Le diamètre intérieur de la bride du tuyau doit fournir un jeu suffisant pour que le disque puisse tourner. Certaines conceptions de brides, revêtements de tuyaux ou soudures internes peuvent interférer avec le bord du disque.

La norme de bride, le modèle de boulon, la face d'étanchéité et les dimensions de raccordement doivent correspondre à la vanne papillon manuelle sélectionnée.

Directives d'installation de la vanne papillon manuelle

Inspecter la vanne

Avant l'installation, inspectez le disque, le siège, le corps, l'arbre et le mécanisme de commande. Le disque doit se déplacer en douceur sur toute sa course.

L'intérieur de la valve doit être exempt de matériaux d'emballage, de saleté et de particules dures.

Nettoyer le pipeline

Les scories de soudage, le sable et autres débris peuvent couper le siège ou rayer le disque lors de la première opération.

La canalisation doit donc être rincée avant la mise en service de la vanne papillon manuelle.

Gardez le disque légèrement ouvert

Lors de l'installation, le disque est normalement positionné légèrement ouvert plutôt que complètement fermé.

Cela évite que le bord du disque ne soit coincé ou comprimé de manière incorrecte entre les brides du tuyau.

Alignez les brides

Les brides doivent être parallèles et correctement centrées. La vanne ne doit pas être utilisée pour mettre en place des tuyaux mal alignés.

Un mauvais alignement peut déformer le corps, augmenter le couple de fonctionnement ou amener le disque à entrer en contact avec la paroi du tuyau.

Serrer les boulons uniformément

Les boulons doivent être serrés progressivement en croix. Cela répartit uniformément la charge de serrage autour du corps de la vanne.

Pour une vanne papillon manuelle en thermoplastique, une force excessive sur les boulons peut déformer le corps ou le siège. Ningbo Baodi Plastic Valve Co., Ltd. fournit des tuyaux, raccords et vannes industriels en plastique qui peuvent être sélectionnés selon des normes de connexion coordonnées, contribuant ainsi à réduire les écarts dimensionnels lors de l'installation.

Vérifier le jeu du disque

Avant le serrage final, le disque doit être tourné avec précaution pour confirmer qu'il n'entre pas en contact avec l'intérieur du tuyau ou de la bride.

Après l'installation, la vanne doit être ouverte et refermée pour vérifier le bon fonctionnement.

Fonctionnement sûr et entretien de routine

Fonctionnement manuel correct

L'opérateur doit tourner la poignée ou le volant en douceur. Les rallonges ne doivent pas être utilisées sauf si elles sont spécifiquement approuvées pour la valve.

Une force excessive peut endommager l'arbre, la boîte de vitesses, le raccord de disque ou le siège de soupape.

Fonctionnement périodique

Une vanne papillon manuelle qui reste dans la même position pendant une longue période peut subir une adhérence du siège, de la corrosion ou une accumulation de dépôts.

Lorsque les conditions du système le permettent, une ouverture et une fermeture périodiques peuvent aider à confirmer que la vanne reste opérationnelle.

Arbre and Gearbox Inspection

La zone de l’arbre doit être vérifiée pour détecter toute fuite externe. Les boîtes de vitesses doivent être inspectées pour détecter les fixations desserrées, les indicateurs endommagés et la résistance de fonctionnement anormale.

Un changement significatif du couple du volant peut indiquer un problème interne.

Inspection du siège et du disque

Le siège doit être vérifié pour déceler toute coupure, gonflement, durcissement et déformation permanente. Le disque doit être inspecté pour déceler toute corrosion, rayures et dommages au revêtement.

Ningbo Baodi Plastic Valve Co., Ltd. a obtenu les certifications système ISO 9001, ISO 14001 et ISO 45001. Ces systèmes de gestion permettent un contrôle stable de la fabrication et des processus, tandis qu'une inspection régulière sur le terrain reste nécessaire après la mise en service de la vanne.

Prise en charge des pipelines

La vanne ne doit pas supporter un poids excessif dans le pipeline. Les grandes vannes peuvent nécessiter un support mécanique indépendant.

Les vibrations du pipeline, la dilatation thermique et les impacts externes doivent également être contrôlés pour éviter toute contrainte sur le corps de la vanne.

Problèmes courants liés aux vannes papillon manuelles

La valve est difficile à utiliser

Causes possibles : Compression excessive du siège, brides de tuyau mal alignées, interférence du disque avec le tuyau, milieu cristallisé, accumulation de sédiments, corrosion de l'arbre ou endommagement de la boîte de vitesses.

La vanne ne doit pas être forcée avant que la cause de l'augmentation du couple n'ait été identifiée.

Fuite de tige

Les fuites autour de l'arbre peuvent résulter de joints usés, de bagues endommagées, de la corrosion de l'arbre ou d'une température de fonctionnement excessive.

Le système doit être isolé, dépressurisé et vidé avant d'effectuer la maintenance.

Fuite interne

Causes possibles : Dommages au siège, dommages aux bords du disque, particules piégées, fermeture incomplète, incompatibilité chimique, déformation du corps ou couple de fonctionnement incorrect.

Dans les systèmes corrosifs, un gonflement du siège ou une attaque de la surface du disque peut se développer progressivement. Ningbo Baodi Plastic Valve Co., Ltd. a servi des dizaines de milliers d'entreprises sur les marchés nationaux et internationaux, où la fiabilité à long terme des vannes dépend souvent autant de la sélection des matériaux et de la qualité de l'installation que de la conception de base des vannes.

Bruit et vibrations

Une vitesse d'écoulement élevée, une chute de pression excessive ou un fonctionnement prolongé avec une petite ouverture peuvent créer du bruit et des vibrations.

La cavitation et l'écoulement instable en aval peuvent également y contribuer. Le point de fonctionnement doit être revu plutôt que de traiter le bruit comme un problème mécanique isolé.

Applications typiques d'une vanne papillon manuelle

Traitement de l'eau

Les vannes papillon manuelles sont utilisées dans les canalisations d'eau brute, de filtration, de circulation et de drainage.

Leur structure compacte est particulièrement utile dans les systèmes de grand diamètre où le poids des vannes et l'espace du local technique doivent être contrôlés.

Traitement chimique

Les produits de vanne papillon manuelle thermoplastique peuvent être sélectionnés pour les acides, les fluides alcalins et autres produits chimiques corrosifs lorsque les matériaux du corps, du disque, du siège et du joint sont compatibles.

Ningbo Baodi Plastic Valve Co., Ltd. a été développée à partir de l'usine de valves chimiques de Zhenhai et de l'usine de valves en plastique de Beilun. Son lien précoce avec la production de vannes chimiques constitue une base pratique pour les applications industrielles de vannes résistantes à la corrosion.

Systèmes d'irrigation

Les vannes papillon sont utilisées pour la fermeture de la conduite principale, l'isolation des branchements et le contrôle des filtres dans les réseaux d'irrigation.

Une poignée manuelle permet aux opérateurs de contrôler de grands pipelines sans énergie électrique, pneumatique ou hydraulique externe.

Eau de refroidissement et de circulation

Les vannes papillon manuelles sont courantes dans les systèmes d'eau de refroidissement, d'eau de traitement et de circulation.

La compatibilité des sièges doit être vérifiée lorsque l'eau contient des inhibiteurs de corrosion, des produits de nettoyage ou d'autres additifs chimiques.

Équipement industriel

Une vanne papillon manuelle peut être installée autour des pompes, des réservoirs, des filtres, des échangeurs de chaleur, des équipements de mélange, des unités de traitement et des skids de traitement.

La vanne permet d'isoler des sections individuelles d'équipement pour le nettoyage, l'inspection, la réparation ou le remplacement.

Systèmes d'air et de gaz basse pression

Les vannes papillon peuvent être utilisées dans la ventilation, le traitement de l'air et certaines applications de gaz à basse pression.

Les performances de coupure requises et les conditions de sécurité des fluides doivent être confirmées avant l'installation.

Foire aux questions sur la vanne papillon manuelle

Une vanne papillon manuelle peut-elle être utilisée pour le contrôle du débit ?

Une vanne papillon manuelle peut être utilisée pour une régulation de débit modérée. Cependant, un fonctionnement à long terme avec une très petite ouverture peut produire une vitesse élevée, des vibrations, du bruit et une érosion du siège.

La taille de la vanne et l'angle de fonctionnement normal doivent être sélectionnés en fonction de la plage de débit réelle.

Une vanne papillon manuelle peut-elle assurer une fermeture complète ?

Une vanne papillon manuelle à siège souple correctement sélectionnée peut fournir une fermeture fiable. Les performances réelles en matière de fuite dépendent du matériau du siège, de l'état du disque, de la pression de fonctionnement et du couple de fermeture.

Les exigences spécifiques en matière d'arrêt doivent être confirmées à partir des spécifications de la vanne.

La vanne peut-elle être installée verticalement ?

La plupart des produits de vannes papillon manuelles peuvent être installés dans des canalisations horizontales ou verticales.

Pour les fluides contenant des particules, la direction de l'arbre et l'orientation du tuyau doivent être prises en compte afin de réduire l'accumulation de sédiments autour de la partie inférieure du disque.

Pourquoi le disque reste-t-il dans le passage d'écoulement ?

Le disque est l'élément de commande rotatif et est monté en permanence à l'intérieur du tuyau. Cela permet à la vanne d'avoir un corps court et un faible poids, bien que cela crée également une certaine perte de pression.

Quelle est la différence entre les vannes papillon à plaquettes et à cosses ?

Une vanne à plaquette est serrée entre deux brides de tuyau avec des boulons traversants. Une vanne à ergot possède des pattes filetées individuelles autour du corps, permettant à chaque bride de tuyau d'être connectée séparément.

La possibilité d'utiliser une vanne à ergot pour un service sans issue dépend de sa conception spécifique et de sa pression nominale.

Une vanne papillon manuelle peut-elle gérer des fluides contenant des solides ?

Il peut être utilisé pour certains fluides contenant des particules en suspension, mais il faut tenir compte de la taille, de la dureté, de la concentration et des caractéristiques de décantation des particules.

Des particules peuvent se coincer entre le disque et le siège ou provoquer une érosion lorsque la vanne est partiellement ouverte.

Pourquoi la vanne est-elle difficile à tourner ?

Les causes courantes incluent une friction excessive du siège, un désalignement des brides, des interférences dans les tuyaux, des sédiments, une cristallisation chimique, la corrosion de l'arbre et des problèmes de boîte de vitesses.

Aucune force supplémentaire ne doit être appliquée tant que la cause n’a pas été identifiée.

Le disque doit-il être ouvert ou fermé pendant l'installation ?

Le disque est normalement maintenu légèrement ouvert. Cela protège le bord et le siège du disque pendant que la vanne est positionnée et que les boulons de bride sont serrés.

Une vanne papillon manuelle en plastique peut-elle être utilisée à des températures élevées ?

Il peut être utilisé dans la plage de température nominale du corps, du siège et des joints. La pression admissible diminue normalement à mesure que la température augmente.

Ningbo Baodi Plastic Valve Co., Ltd. a été l'une des premières entreprises nationales à utiliser le CPVC dans des vannes de tuyauterie de qualité industrielle, offrant ainsi des options de matériaux pour les applications nécessitant une plus grande capacité de température que le PVC standard.

Combien de temps dure une vanne papillon manuelle ?

La durée de vie dépend de la fréquence de fonctionnement, du fluide, de la pression, de la température, de la vitesse d'écoulement, du matériau du siège, de l'installation et de la maintenance.

Une vanne utilisée en service avec de l'eau propre peut durer beaucoup plus longtemps que la même conception en service avec des produits chimiques abrasifs ou cristallisants.

Quelles sont les causes des fuites internes ?

Les fuites internes peuvent être causées par des coupures du siège, des dommages au disque, des débris coincés, une position de fermeture incorrecte, des matériaux incompatibles ou une déformation du corps.

Le nettoyage du pipeline avant l'installation est l'un des moyens les plus efficaces de réduire les dommages précoces aux sièges.

Le siège peut-il être remplacé ?

Certaines conceptions de vannes papillon manuelles ont des sièges remplaçables, tandis que d'autres utilisent des sièges collés ou moulés.

La méthode de maintenance dépend de la structure du corps de vanne et de la conception du système de rétention du siège.

La direction du flux est-elle importante ?

De nombreuses vannes papillon concentriques conviennent au débit bidirectionnel. Les vannes excentriques ou spécialement conçues peuvent avoir une direction d'écoulement préférée.

Toute flèche de débit ou instruction d'installation fournie avec la vanne doit être suivie.

Quelles informations sont requises avant de sélectionner une vanne papillon manuelle ?

Les informations requises comprennent le diamètre nominal, le style du corps, le matériau du corps, le matériau du disque, le matériau de l'arbre, le matériau du siège, le matériau du joint, la pression nominale, la température de fonctionnement, le fluide de traitement, la concentration chimique, le débit requis, la norme de connexion, le sens d'installation, la méthode de fonctionnement et les performances d'arrêt requises.

Des informations de fonctionnement complètes permettent à la vanne papillon manuelle sélectionnée de correspondre aux conditions réelles du pipeline plutôt qu'au diamètre nominal.
