Maintenance et contrôle des risques des vannes manuelles statiques dans les systèmes industriels

Quels sont les types courants de vannes manuelles ?

Vannes manuelles sont le type de vannes le plus courant dans les systèmes de contrôle des fluides industriels et sont largement utilisés dans les industries pétrolière, chimique, électrique, métallurgique, de traitement de l'eau, de fabrication du papier, pharmaceutique, alimentaire et autres. Les vannes manuelles utilisent des poignées de commande manuelle, des volants, des pignons et d'autres dispositifs mécaniques pour ouvrir et fermer ou ajuster le débit du fluide. Il a une structure simple, est facile à utiliser, économique et fiable, et constitue un composant indispensable dans les systèmes de canalisations industrielles. Selon les différentes formes structurelles, principes de fonctionnement et occasions applicables, les vannes manuelles peuvent être principalement divisées dans les types courants suivants :
Vanne manuelle
Le robinet-vanne manuel réalise le contrôle marche-arrêt du fluide en déplaçant le robinet en forme de coin ou parallèle de haut en bas. La zone de contact entre la vanne et le siège de vanne est grande lors de l'ouverture et de la fermeture, ce qui convient aux occasions d'ouverture ou de fermeture complètes, mais ne convient pas aux ouvertures et fermetures fréquentes ou à l'étranglement. Le robinet-vanne manuel présente les avantages d'une faible résistance aux fluides, de bonnes performances d'étanchéité, d'une structure simple et d'une longue durée de vie. Il est largement utilisé dans les oléoducs, le traitement de l’eau, les systèmes de centrales électriques et d’autres conditions de travail nécessitant des exigences élevées en matière d’étanchéité.

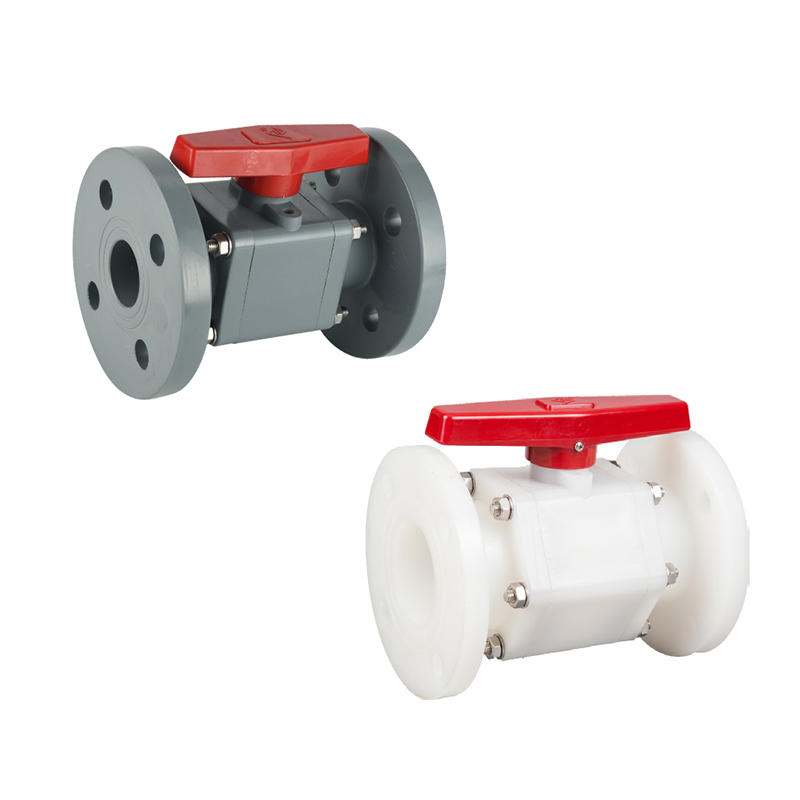

Robinet à boisseau sphérique manuel
Le robinet à tournant sphérique manuel utilise la bille pour tourner de 90° autour de l'axe de la vanne afin de contrôler le débit du fluide. Le robinet à tournant sphérique s'ouvre et se ferme rapidement, a un faible couple de fonctionnement et présente d'excellentes performances d'étanchéité. Il est particulièrement adapté aux systèmes qui nécessitent une ouverture et une fermeture rapides et un fonctionnement fréquent. Il convient aux liquides propres, aux gaz et aux fluides corrosifs. Il est largement utilisé dans les industries pétrochimiques, du gaz naturel, pharmaceutique, papetière et autres. Sa structure compacte est particulièrement adaptée à une installation dans des espaces limités.
Vanne d'arrêt manuelle
La vanne d'arrêt manuelle ajuste le débit en déplaçant le disque de vanne dans le sens vertical le long de la ligne centrale du siège de vanne. Par rapport au robinet-vanne, le robinet d'arrêt a de meilleures performances de réglage, mais la résistance du fluide est relativement grande. La vanne d'arrêt convient aux occasions où un contrôle précis du débit ou de la pression est requis, comme les équipements de chaudière, les systèmes à vapeur, les processus chimiques, etc. La vanne d'arrêt a une structure simple et est facile à entretenir, et est souvent utilisée dans les pipelines de petite et moyenne taille.
Vanne papillon manuelle
La vanne papillon manuelle utilise une plaque de vanne en forme de disque pour tourner autour de l'axe de la vanne afin d'ouvrir et de fermer le canal de fluide. Il présente une structure compacte, légère et peu coûteuse, et est particulièrement adapté au contrôle de vannes de grand diamètre. Il est couramment utilisé dans le traitement de l’eau, les systèmes de climatisation, les canalisations de protection incendie et les industries agroalimentaires. Bien que les performances d'étanchéité ne soient pas aussi bonnes que celles des robinets à tournant sphérique et des robinets-vannes, elles présentent des avantages évidents dans les occasions sensibles en termes d'espace et de poids. Des produits améliorés tels que des joints bidirectionnels et des vannes papillon excentriques peuvent augmenter efficacement sa gamme d'applications.
Vanne à boisseau manuelle
Les parties d'ouverture et de fermeture du robinet à boisseau manuel sont des bouchons coniques ou cylindriques, qui s'ouvrent et se ferment par rotation. Son canal d'écoulement est généralement droit et présente une faible résistance aux fluides. La structure est simple et adaptée à des ouvertures et fermetures fréquentes. Il est largement utilisé dans l’exploitation des champs pétroliers, le transport de gaz, les réseaux de canalisations urbains et d’autres domaines. Étant donné que les robinets à tournant sphérique sont sujets à l'usure, les robinets à tournant sphérique modernes utilisent souvent des structures de lubrification ou d'étanchéité souples pour améliorer la durée de vie et les performances d'étanchéité.

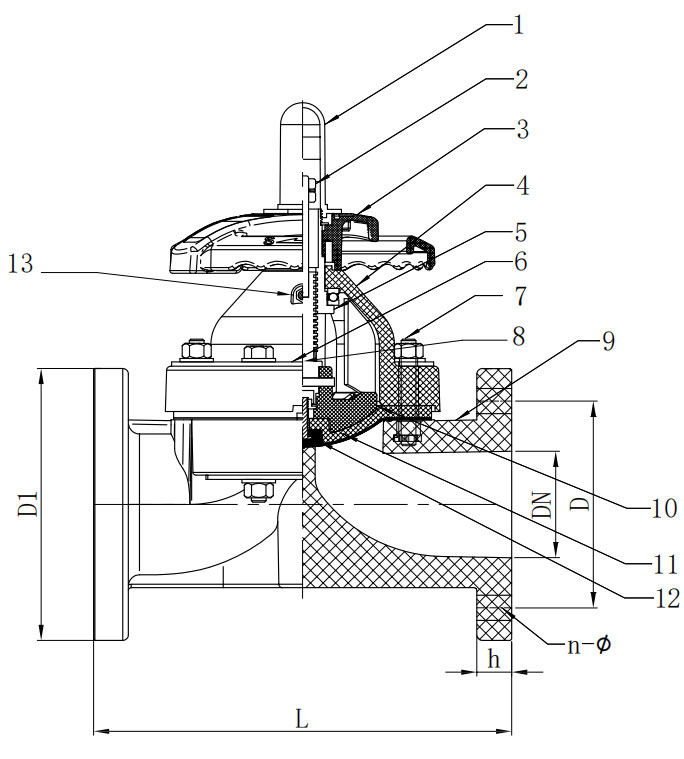

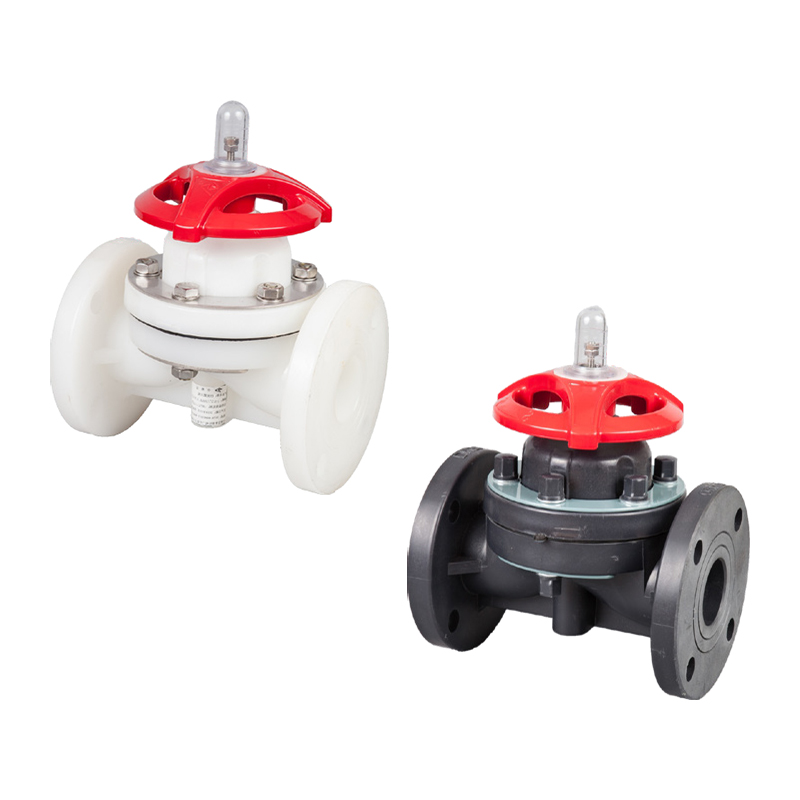

Vanne à membrane manuelle
Le vanne à membrane manuelle utilise une membrane flexible comme pièce d'ouverture et de fermeture, adaptée au contrôle des systèmes de canalisations contenant des particules solides, des milieux corrosifs ou des fluides visqueux. Son plus grand avantage est qu’il n’y a aucune pièce métallique en contact avec le fluide, évitant ainsi les problèmes de corrosion et de pollution. Il convient aux flux de processus hautement propres tels que les produits pharmaceutiques, alimentaires et biochimiques, et est largement utilisé dans les systèmes CIP/SIP. En raison de sa structure spéciale, il est pratique de réparer et de remplacer le diaphragme.

Vanne à pointeau manuelle
Le needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
Clapet anti-retour manuel
Bien que les clapets anti-retour fonctionnent généralement automatiquement, certains systèmes utilisent des clapets anti-retour à fonctions manuelles. Utilisé pour empêcher le reflux du fluide et permettre une intervention manuelle dans des circonstances particulières. Couramment utilisé dans des occasions de haute sécurité telles que les chaudières à haute pression, les stations de pompage, les réservoirs de stockage de produits chimiques, etc.

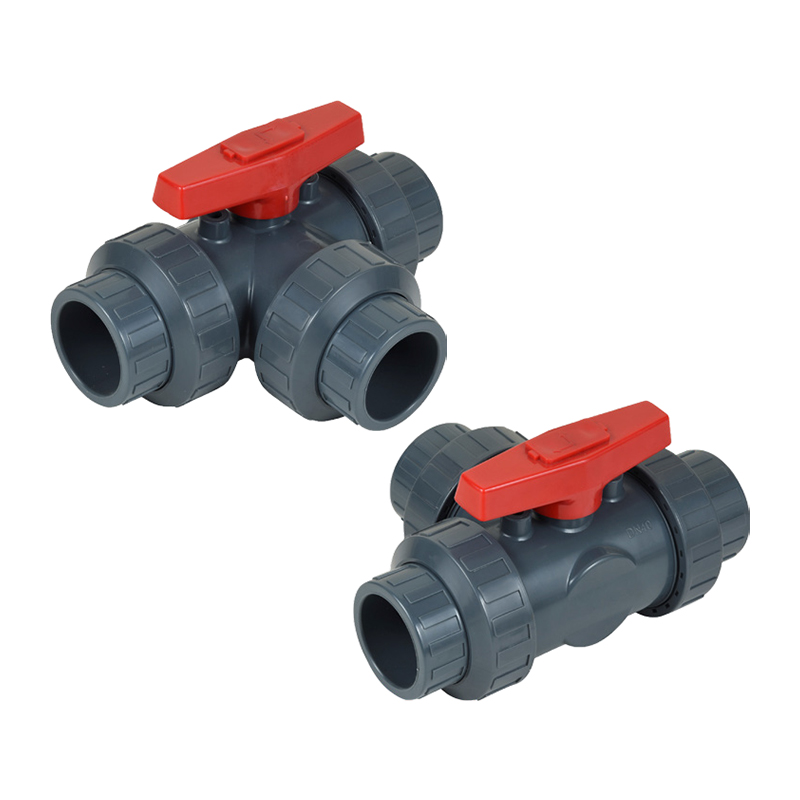

Vanne à trois voies manuelle
Les vannes manuelles à trois voies peuvent être divisées en structures de « type T » et de « type L », adaptées au changement de direction du fluide ou à la réalisation d'une commutation multicanal. Il est principalement utilisé dans les systèmes de mélange, de dérivation ou de dérivation, et est largement utilisé dans les domaines du CVC, de la transformation des aliments et de la commutation de pipelines. Un fonctionnement flexible, une structure diversifiée, peuvent être combinés avec des vannes à bille, des vannes à boisseau et d'autres formes de conception.

Quelle est la différence entre les robinets à tournant sphérique manuels et les robinets-vannes manuels en termes de structure et de méthode d'étanchéité ?

Les robinets à tournant sphérique manuels et les robinets-vannes manuels sont deux vannes d'arrêt de pipeline courantes, largement utilisées dans les systèmes industriels tels que le pétrole, la chimie, la métallurgie, l'énergie électrique et la construction. Bien que les deux jouent le rôle d'ouverture et de fermeture des fluides et de coupure des passages en termes de fonction, il existe des différences essentielles dans leur conception structurelle, leur principe d'étanchéité, leurs performances et leurs scénarios applicables.
Différences de conception structurelle
Le structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
Le main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
Différence dans la méthode de scellement
Le manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
Le manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
Différences de performances d’ouverture et de fermeture
Le manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
Le manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
Différences dans le champ d'application
Le manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
Les vannes manuelles conviennent aux canalisations principales de grand diamètre, aux opérations à basse fréquence et aux faibles changements de pression. Ils sont largement utilisés dans la position de la vanne principale des usines de traitement de l'eau, du chauffage, de l'électricité, de la métallurgie et d'autres systèmes, et sont particulièrement adaptés pour être utilisés comme dispositifs de coupure. Sa résistance à l'écoulement est extrêmement faible et il n'y a presque aucune chute de pression à l'état complètement ouvert, ce qui est plus convivial pour les systèmes de transmission longue distance.
Capacité de débit et perte de pression
Le channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
Les vannes manuelles ont également une faible résistance à l'écoulement à l'état complètement ouvert, mais sont sujettes aux turbulences et aux vibrations lorsqu'elles sont partiellement ou incomplètement ouvertes. Par rapport aux robinets à tournant sphérique, leurs structures locales sont plus susceptibles de provoquer une érosion moyenne, ce qui affecte à son tour la durée de vie de la surface d'étanchéité.

Comment choisir des vannes manuelles pour l'industrie alimentaire ou pharmaceutique

Dans les industries alimentaires et pharmaceutiques, les vannes manuelles assurent non seulement les fonctions de base d'ouverture, de fermeture, de régulation et de coupe, mais sont également liées à la sécurité, à la propreté et à la conformité de la production des produits. Étant donné que ces industries ont des exigences extrêmement élevées en matière d'hygiène, de matériaux et de capacités anti-pollution, la sélection doit suivre strictement les normes industrielles pertinentes et prendre pleinement en compte des facteurs tels que les caractéristiques du fluide, le flux du processus, les méthodes de nettoyage et de désinfection et les matériaux de la structure des vannes.
Conception structurelle répondant aux normes d’hygiène
Le food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
Sélection des matériaux du corps de vanne et des matériaux d'étanchéité
La sélection des matériaux affecte directement la résistance à la corrosion, la résistance à la température et la biocompatibilité de la vanne. Les industries alimentaires et pharmaceutiques recommandent l'utilisation de l'acier inoxydable 316L comme matériau principal pour le corps de la vanne en raison de son excellente résistance à la corrosion et de sa soudabilité, ainsi que de sa capacité à résister aux environnements acides, alcalins et à la vapeur à haute température couramment utilisés dans les systèmes CIP (Clean-in-Place) et SIP (Sterilize-in-Place). Les joints doivent être fabriqués en polytétrafluoroéthylène (PTFE) de qualité alimentaire certifié par la FDA, en EPDM (caoutchouc monomère d'éthylène propylène diène) ou en FKM (caoutchouc fluoré) et en d'autres matériaux présentant une bonne résistance chimique et une bonne résistance à la chaleur pour garantir que le fluide n'est pas contaminé.
Nettoyage et stérilisation CIP/SIP faciles
Lors de la production d'aliments et de médicaments, le système de tuyauterie doit être régulièrement nettoyé sur place (CIP) et stérilisé à la vapeur sur place (SIP). La structure de la vanne doit être compatible avec ce type de nettoyage. Lors de la sélection, déterminez si la cavité de la vanne dispose d'une fonction de vidange automatique, si elle peut obtenir un nettoyage sans résidus, si le joint a une résistance à haute température (≥ 150 °C) et si la vanne prend en charge le temps de cycle de stérilisation (généralement requis pour être supérieur à 30 minutes). Les structures des vannes à trois voies, des vannes à membrane et des vannes de prélèvement aseptique ont été optimisées et sont plus adaptées à de tels procédés.
Types de vannes sanitaires préférés tels que les vannes à membrane et les vannes papillon
Les vannes à membrane sont largement utilisées dans les endroits où les exigences de propreté sont élevées, car leurs fluides entrent uniquement en contact avec la cavité interne du corps de la vanne et le matériau de la membrane. Sa structure est simple et il n'y a pas de zone de rétention dans la cavité de la vanne, ce qui est particulièrement adapté au transport de particules solides à haute viscosité ou de fluides corrosifs. Les vannes papillon ont les caractéristiques d'une structure compacte, d'un poids léger et d'une ouverture et d'une fermeture rapides. Ils sont souvent utilisés dans des situations de basse pression ou de débit élevé, notamment pour le remplissage, la filtration et le transport. Les vannes papillon sanitaires sont généralement équipées de raccords à serrage rapide, faciles à démonter, à nettoyer et à entretenir sur site, et répondant aux spécifications BPF.
La méthode de connexion doit répondre aux exigences sanitaires
Le connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
Anti-mélange et contrôle des lots
Le multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
Conformité aux exigences BPF et de validation
Conformément aux exigences des bonnes pratiques de fabrication (BPF) pour la production pharmaceutique, l'équipement doit avoir une bonne vérifiabilité et cohérence. La vanne manuelle sélectionnée doit avoir des documents de validation, y compris la certification des matériaux, le rapport d'essai du matériau d'étanchéité, le rapport d'essai de pression, la certification de rugosité de surface, les dessins d'installation, etc. Dans le même temps, le fabricant doit fournir un support documentaire IQ (confirmation d'installation)/OQ (confirmation de fonctionnement)/PQ (confirmation de performances) pour répondre à l'examen du système de gestion de la qualité.
Résistance à la corrosion et évaluation de la durée de vie
Les milieux courants dans l'industrie alimentaire, tels que les produits laitiers, les jus, la sauce soja et l'alcool, ont une certaine acidité et alcalinité ; dans l'industrie pharmaceutique, comme l'éthanol, le peroxyde d'hydrogène et les désinfectants acides, sont très corrosifs. La structure de la vanne doit être capable de résister à l'érosion à long terme par les agents de nettoyage et les réactifs chimiques tout en garantissant sa durée de vie. C'est rec
